Как устроен дверной звонок?

Как подключить дверной звонок

Дверные звонки сейчас имеются в каждом помещении. Существует множество моделей с различным уровнем сигнала, мощности и разными опциями. В этой статье говорится о том, как подключить звонок в квартире своими руками и что для этого нужно.

Основные типы дверных звонков

Входные звонки для дверей можно разделить на два типа: проводные и беспроводные. Также встречаются различные старые устройства: поворотные, дверной «молоток», колокол на шнурке. Эти виды уже не встретить в обычном магазине, из-за того, что они имеют слабые характеристики.

Новые модели отличаются тем, что сигнальный элемент и выключатель располагаются не рядом друг с другом. Проще говоря, кнопка, вызывающая звук, находится за дверью, а динамик — внутри помещения. Именно это расположение в несколько раз повышает вероятность того, что звук будет слышен четко.

Проводные устройства устанавливаются с помощью специального провода, который подключается к электросети, а беспроводные функционируют на батарейках и потому их можно устанавливать самостоятельно.

Проводные устройства работают от сети с напряжением 220 В, а корпус с кнопкой связаны благодаря двужильному изолированному кабелю. Эти устройства более практичны и надёжны, служат более 10 лет и устойчивы к различным температурным режимам.

Беспроводные устройства различаются тем, что не требуют для монтажа лишних проводов и кабелей, поэтому могут работать даже при отключенном электричестве. Недостатком этой модели будет низкая дальность передачи звука и отсутствие звука при плохой погоде. Принцип действия беспроводного устройства заключается в активизации радиосигнала через пульт управления.

Внимание! В последние годы начали выпускать новые виды звонков. В магазинах можно увидеть «умные» модели, которые обладают опцией записи любой музыки, камерой, календарем и прочими мелочами.

Как устроен дверной звонок

Основные детали, из которых состоит проводной дверной замок:

  • электрический магнит;
  • молоток;
  • якорь;
  • сигнальный динамик;
  • контакты;
  • пружины;
  • кнопка.

Основной деталью, которая входит в конструкцию проводного звонка и выполняется его функционирование, является электрический магнит. С его помощью выполняется подача сигнала.

Установка звонка с проводом

Установить дверной электрозвонок своими руками можно без особых усилий, но если нет в этом опыта, то нужно хотя бы прочесть несколько статей о правильном монтаже. Ниже описана подробная инструкция по установке.

Инструменты для работы

Основные инструменты, которые могут понадобиться:

  • индикаторная отвертка необходима для того, чтобы найти фазу и ноль в электрической сети. Принцип действия довольно прост — металлическим концом инструмента касаются зачищенного кончика кабеля. Если на индикаторе включился свет, то это сигнализирует о нахождении фазы. Если контакт нулевой, то свет не загорается. Эта отвертка необходима для проверки напряжения;

  • также нужна классическая отвертка и плоскогубцы и резиновой рукояткой;
  • для соединения кабелей нужна клеммная колодка;
  • кабели, применяемые для подсоединения устройства, должны иметь сечение не больше 1,5 мм². Мощность невысокая, поэтому 1,5 мм хватит. Желательно применять провод, выполненный из того же материала что и квартирный кабель;

  • как и любые действия с проводкой, установка звонка требует полного обесточивания помещения. Иначе можно получить достаточно серьезную травму в виде разряда в 220В;
  • далее нужно открыть крышку основного блока;
  • теперь концы кабеля можно зачистить от изоляции. Один провод прокладывается в кабель-канале к звонку. Другой — вытягивается к месту монтажа кнопки.

Все инструменты собраны, провода подготовлены к работе и можно начинать установку.

Прикрепление динамика и кнопки

Установка динамика — это первый этап подключения устройства. В основном он имеет готовые отверстия для фиксирования и для входа провода. Для начала необходимо расположить динамик на стене и сделать отверстие для кабеля. Если глазомер плохо развит, то можно воспользоваться уровнем. Когда отверстие будет сделано, необходимо вставить в него кабель и вытянуть к точке, где будет расположена кнопка.

После этого необходимо вставить кабель в отверстие так, чтобы был запас в 17 см. Сделать изоляцию не больше 3 см с помощью ножа.

Внимание! Желательно устанавливать звонок на высоте 1,5 метров.

Как установить электрический проводной звонок в квартире своими руками

Электрический звонок широко применяется посторонними лицами при необходимости попадания в дома и на другие объекты. С их помощью удается передавать звуковой сигнал на значительные расстояния. Для формирования вызова в современных устройствах используется электронная схема, построенная либо на полупроводниковых элементах (транзисторах), либо на современных микросхемах.

Устройство и принцип действия

Звонок дверной электрический устроен предельно просто и состоит из ограниченного числа деталей. Его конструкция содержит следующие обязательные узлы и компоненты:

  • вызывная кнопка, вынесенная к входной двери, обычно она крепится на косяке сбоку;
  • блок формирования вызывного сигнала, расположенный внутри обслуживаемого объекта: подъезда многоквартирного дома или квартиры;
  • комплект проводов, используемый для соединения этих узлов и обеспечивающий их совместную работу.

Принцип работы дверных звонков проводного типа основан на активации электромеханического механизма или электронной схемы, на которые при нажатии кнопки подается сетевое напряжение 220 Вольт. Под его воздействием внутри исполнительного устройства происходят изменения, вызывающие формирование вызывного сигнала. В первом случае срабатывает электромагнитное реле, приводящее в действие вибрирующий молоточек, периодически ударяющий по бронзовым чашечкам.

Читать еще:  Что делать если захлопнулась межкомнатная дверь?

В электронных моделях после подачи напряжения и его понижения до приемлемого уровня в схеме формируется электронный сигнал, поступающий на акустический преобразователь (динамик). Для беспроводных вызывных устройств тот же процесс повторяется в точности, за исключением того, что управляющий сигнал передается по радиоканалу.

Виды звонков

По принципу формирования вызывного сигнала звонок проводной может иметь следующие исполнения:

  • электромеханические вызывные устройства;
  • электронные звонки.

Устройства электронного типа могут иметь вынесенный на лицевую панель регулятор громкости, позволяющий изменять уровень сигнала, поступающего на встроенный динамик.

Отличия в работе электронных и электромеханических образцов проявляются в различных механизмах преобразования и подачи вызывного сигнала. Помимо этого, по способу передачи информационной посылки электронные звонки делятся на проводные устройства и их беспроводные аналоги (радиоуправляемые модели). По виду сигнала, предоставляющему пользователю информацию о вызове, они могут быть звуковыми или визуальными (под последней категорией понимаются видео-регистраторы). По месту своего размещения все существующие модели электрических вызывных устройств делятся на уличные и внутриквартирные звонки.

Анализ разновидностей звонковых механизмов и критерии выбора

Звонки электромеханические дверные с ударным механизмом давно устарели и встречаются сегодня разве что у пенсионеров и в сельской местности. На смену им пришли электронные аналоги, в которых не имеется ни одного механического узла. Звонок в квартиру проводной электронного типа изготавливается в виде монтажной платы, на которой размещены элементы генераторной схемы на транзисторах, способные воспроизводить звук через динамик.

Иногда формирователь вызывного сигнала собирается на основе специализированного «музыкального» чипа, формирующего несколько мелодий. Эти звонки более предпочтительны, чем устаревшая электромеханическая модель, но в свою очередь уступают по удобству пользования радиоуправляемым аналогам. На монтаж такого изделия потребуется намного меньше времени, поскольку в этом ситуации нет необходимости в прокладке электрических проводов. Однако за все эти преимущества приходится расплачиваться высокой стоимостью беспроводных устройств.

Что важно учитывать при выборе

Выбрать хороший и надежный в работе электрический проводной звонок в квартиру удается лишь после того как взвешены все «за» и «против» рассмотренных вариантов. Если нужен недорогой и простой в эксплуатации прибор, лучше всего выбрать обычный электрический звонок с электронной схемой, формирующей несколько мелодий. В ситуации, когда возиться с проводкой нет желания или ее невозможно проложить и вместе с тем вопрос расходов не беспокоит пользователя, наиболее подходящим вариантом считается радиоуправляемое устройство.

При выборе беспроводного или проводного электрического звонка в квартиру также важно учесть место установки вызывной кнопки: на улице или в подъезде. В первом случае она должна иметь высокую степень защиты от разрушающих факторов, определяемую техническим показателем IP (чем выше – тем лучше). Он характеризует уровень ее герметичности, препятствующей проникновению внутрь пыли и влаги.

В комплект изделий, устанавливаемых внутри помещений, может входить вызывное устройство, имеющее обычное исполнение с IP 20-44, например.

Особенности монтажа

Порядок установки элементов вызывного устройства зависит от его модификации и комплектации, которые рассматриваются для каждого варианта отдельно. В любом случае перед началом работ потребуется подготовить следующий инструмент:

  • индикаторную отвертку;
  • отвертку обыкновенную;
  • бокорезы – необходимы для откусывания проводника нужной длины.

Из материалов нужно подготовить миниатюрные переходные колодки со шлицами под отвертку и два куска проводки необходимой длины.

Монтаж проводного устройства

Звонки на дверь проводного типа устанавливаются по месту своей работы в следующей последовательности:

  1. Нужно обесточить квартиру, выключив вводный автомат.
  2. Берется коробка с электронной схемой, от которой выводятся наружу два белых проводника, и навешивается на ввернутые в стенку шурупы.
  3. Необходимо один конец провода посредством миниатюрной переходной колодки соединить с жилой коричневого цвета, подведенной от фазной клеммы вводного щита или распредкоробки.
  4. Второй конец с помощью такой же колодки соединяется с длинным отрезком провода, проложенного вдоль стены до вызывной кнопки, и подсоединяется к одной из ее клемм.
  5. После этого от второго кнопочного контакта такой же проводник прокладывается рядом с первым до нулевой клеммы распредкоробки или щита.

На завершающем этапе работ останется включить вводный автомат и проверить звонок на работоспособность

При проверке цепочки прохождения сигнала нужно действовать осторожно, постоянно помня о том, что при ненажатой кнопке одна из ее клемм оказывается под напряжением 220 Вольт. Проверить его отсутствие или наличие можно с помощью приготовленной ранее индикаторной отвертки.

Беспроводное устройство

В случае беспроводного устройства операции по его монтажу выглядят так:

  1. На выбранном месте в квартире на стене крепится коробка с приемником, работающим от установленной в него ранее батарейки.
  2. На косяке входной двери фиксируется оформленный в виде панельки с кнопкой передатчик сигнала, также нуждающийся во встроенном элементе питания.
  3. Для тестирования устройства вызова следует нажать на кнопку звонка и прослушать звуковой сигнал.
  4. При наличии регулировки громкости нужно убедиться в том, что она работает исправно.

Если приемное устройство питается от электросети, следует подсоединить его выводы согласно цветной маркировке: красную или коричневую жилу – к фазному контакту в распредкоробке, а синюю – к нулевой клемме.

Читать еще:  Как вставить личинку в дверной замок?

Если приемник по какой-то причине не функционирует, нужно еще раз переставить батарейки на случай, если в месте их подсоединения оказался плохой контакт.

Выключать электричество при подключении батарейного беспроводного звонка не требуется, поскольку оно не используется.

Схемы подключения и полезные советы

В одном из вариантов подключения дверного звонка предусматривается использование двух кнопок, расположенных на некотором удалении одна от другой. Обычно это делается в частных домах, где вход в жилище по ряду причин находится в разных местах. Звонок квартирный электрический проводной с двумя кнопками монтируется по более сложной схеме. Чтобы при нажатии каждой из них срабатывало одно и тоже исполнительное устройство, вызывные цепи соединяются в параллель.

Существуют схемы звонков, в которых на панели исполнительного устройства предусмотрена лампочка подсветки, дублирующая вызов для людей с плохим слухом. Чтобы снизить опасность поражения электрическим током, в современные электронные модели встраивается трансформатор, к которому подводится 220 Вольт. С его выхода безопасное напряжение (12-36 Вольт) поступает в линию питания вызывной кнопки.

При монтаже устройства вызова рекомендуется придерживаться следующих правил:

  • проводники монтируются по возможности скрытно, что исключает возможность случайного повреждения изоляции и поражение человека напряжением 220 Вольт;
  • корпус звонка с регулировкой вызова крепится на стенке на уровне глаз;
  • при выборе места для него учитываются особенности конкретного объекта, включая наличие поблизости распределительного щита.

При выборе беспроводного звонка важно помнить о постоянном контроле состояния батареек, которые со временем разряжаются.

Установка дверного звонка в квартире

Дверной звонок – очень удобное устройство. Им оборудуются все квартиры и дома за очень редким исключением. Выбирая этот прибор, нужно знать какие виды подключения существуют и как правильно их подсоединить.

Виды и типы устройств

В зависимости от способа подключения, дверные звонки делятся на два вида:

  • проводные;
  • беспроводные.

Проводные изделия на двери работают как от электричества, так и от автономного источника питания. Кнопку и звуковую панель таких устройств нужно соединять между собой с помощью проводов. Беспроводные же не требуют физического соединения элементов.

По типу механизма звонки бывают:

Они отличаются между собой по внутреннему устройству и принципу действия. Но работать могут как от сети, так и от батарейки.

На что нужно обратить внимание

Выбирая дверной звонок, лучше отдать предпочтение тому устройству, в котором есть возможность регулировки громкости. Еще одна полезная функция – это подсветка кнопки в темное время суток. Она реализовывается с помощью небольшого светодиода, или светящихся материалов. Что касается внешнего вида корпуса и звукового звучания, то предлагаемых вариантов здесь множество. Все будет зависеть только от ваших вкусов и предпочтений.

Выбор электрического изделия зависит от того в квартиру или в дом вы его будете ставить. Они могут быть двух и четырех проводными. На кнопку 2-х проводного подается напряжение 220В, а на кнопку 4-х проводного – 5В. Оба вида можно устанавливать в квартире. А в доме, где кнопка и провод подвергаются влиянию погодных условий (дождь, снег, высокая влажность), ставят только 4-х проводные приборы.

Электрический проводной звонок работает от сети. Это одновременно его плюс и минус. С одной стороны не нужно постоянно следить за зарядом батареек, как в беспроводных приборах. С другой – устройство не будет функционировать, если нет света. Еще один минус – опасный ток, поэтому при установке важно быть предельно аккуратными.

Инструменты для подключения

Подключить дверной звонок самостоятельно совсем не сложно. Нужно только знать, как это сделать и иметь необходимые инструменты.

  • дрель, дюбеля;
  • строительный нож, изолента;
  • отвертка-индикатор;
  • саморезы.

Проводка и схема подключения

Работа электрического звонка не возможна без электричества. Поэтому к месту, где будет крепиться прибор, должна быть подведена проводка. Как правило, проводные изделия работают от сети переменного тока с напряжением 220в. Можно использовать один двухжильный кабель или два одножильных. Сечение провода может быть 0,5 квадратных миллиметра или больше. Однако более толстые провода использовать не обязательно, поскольку мощность, которую потребляет проводной звонок, невелика. Единственное, что нужно учесть, это их материал. Он должен быть таким же, какой использовался для проводки во всем доме или квартире.

Схема подключения у разных изделий разная. Как правило, во всех новостройках при строительстве прокладывается проводка под стандартный дверной прибор. Если же вы занимаетесь строительством сами или подключение проводного электрического звонка не предусмотрено по каким-либо причинам, то вы можете выбирать изделие с любой возможной схемой подключения, прокладывая к нему проводку.

Стандартная схема подключения дверного звонка в точности копирует схему обыкновенного выключателя, а она, как известно, самая простая среди всех имеющихся электрических схем. Только вместо лампочки используется звуковой механизм, а вместо выключателя – кнопка. Ноль подключается к звуковой панели, а фаза – к кнопке. При этом оба элемента также соединены между собой. При нажатии на кнопку фаза замыкается и раздается звуковой сигнал.

Установка звукового механизма

Если все провода в квартире уже проложены, то установка дверного звонка не займет много времени. Устройство работает от тока, поэтому нужно соблюдать правила безопасности при работе с электрическими приборами. Подсоединение электрического изделия проводится только после того, как было отключено питание во всей квартире.

Читать еще:  Как отрегулировать пластиковую балконную дверь на прижим?

Подключение дверного звонка к току производится путем соединения его контактов с проводкой квартиры. Если они слишком длинные, то их нужно подрезать и зачистить строительным ножом. Электрики рекомендуют уже соединенные провода сдавить слегка плоскогубцами, чтобы соединение было надежнее, а контакт лучше. Соединения изолируем и проверяем, все ли работает. Если четырех проводной механизм подключают к двухпроводной проводке, то определяется фаза и ноль, которые будут участвовать в подключении. Остальные провода соединяются между собой и тщательно изолируются.

Если проводной звонок успешно работает, то самое время приступить к его креплению к стене.

Место установки, как правило, находится в коридоре или прихожей. При этом в радиусе полутора метров от устройства не должно находиться радиаторов или других отопительных приборов. В месте установки в стене, дрелью делается отверстие и с помощью дюбелей и саморезов крепится панель звукового механизма. Скрытые отверстия для крепления предусматривают все производители приборов. В рамке двери сверлится отверстие для соединения проводами звуковой панели и кнопки.

Установка кнопки

Кнопка звонка состоит из двух контактов, один из которых подпружинен. При нажатии на нее он касается второго, цепь замыкается и механизм звенит. При отпускании происходит размыкание контактов.

Для установки кнопки должно быть подведено два провода, которые нужно подсоединить к двум ее контактам. Соединения хорошо обматываются изолентой или надежно крепится клеммами в зависимости от того, как это предусмотрено в вашем приборе. А сама кнопка крепится к стене с помощью деревянной панельки.

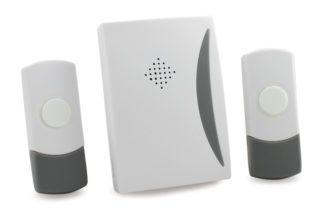

Проводной звонок с двумя кнопками

Не редко встречается ситуация, когда нужно подключить к одному звонку две кнопки. Это необходимо, например, когда есть один общий тамбур для нескольких квартир. Одну в таком случае ставят в тамбуре, а вторую на площадке перед дверью. Схема подключения устройства тогда будет иметь две параллельные кнопки. При нажатии на любую из них цепь замкнется и механизм сработает.

Подключить дверной звонок самостоятельно вполне возможно. Вся процедура займет не более получаса при условии наличия проводки.

Как подключить дверной звонок: три схемы на все случаи жизни!

Дверные звонки в наши дни делятся на две большие группы — проводные и беспроводные. Вторые оставим пока в стороне и рассмотрим классические звонки с питанием от сети 220 Вольт. Несмотря на всю простоту, даже эта задача таит «ловушки», о которых мы расскажем в небольшой статье ниже. Давайте разберёмся!

Схема 1: звонок с двумя контактами

Самый частый вариант. Вам понадобится кнопка , провод нужной длины и отвёртка- индикатор , чтобы искать фазу.

  • отключите напряжение от всех проводов, входящих в распаечную коробку над входной дверью;
  • проложите провод — первый кусок от распаечной коробки до звонка и второй — от коробки до кнопки;
  • присоедините дальние концы обоих участков провода на кнопку и на звонок ;
  • соедините провода в распаечной коробке согласно схеме ниже:

В этой схеме, провод 220 Вольт из щитка (его нужно будет найти в коробке) присоединяется одним концом к проводу кнопки , а другим — к проводу звонка . Оставшиеся свободными провода от звонка и кнопки соединяются между собой — всё очень просто.

Схема 2: звонок с четырьмя клеммами

Немало людей, купивших звонок, были поставлены в тупик тем, что на нём не две, а четыре клеммы . И как сюда прикажете присоединять два провода? Но на деле всё просто : именитые производители таким образом пытаются упростить нам жизнь (хотя получается наоборот). Назначение двух лишних клемм становится понятно, если посмотреть на схему ниже :

Здесь, по сути, роль распаечной коробки играет сам звонок: всё, что вам нужно, что подключить к нему провода от кнопки и две жилы с питающим напряжением 220 Вольт.

Схема 3: питание звонка через трансформатор

В том случае, когда для включения звонка используется «красивая» металлическая кнопка , по соображениям безопасности , её запитывают пониженным напряжением — 8, 12 или 24 Вольта. Для такой схемы нужен звонок с низковольтным управлением (уточните этот момент у продавца!), а также ставится специальная распаечная коробка для звонка. Взгляните на схему ниже:

В щитке устанавливается «звонковый» трансформатор , имеющий стандартные модульные размеры (как у автоматов). От него, в распаечную коробку ведётся провод с низким напряжением , где соединяется с проводами от кнопки и от звонка .

Обратите внимание, что к звонку подключается как провод низкого напряжения, так и обычные 220 Вольт, от которых питается звенящий элемент.

Заключение

Конечно, внешний вид звонка может отличаться, клеммы обычно спрятаны внутри , и так далее. Но, имея в голове как схемы выше, так и общий принцип подключения, вы без труда разберётесь , что к чему и успешно подключите ваш звонок. Удачного монтажа!
