Фурнитура рото нт технические характеристики

Фурнитура Roto (Рото)

Это имя известно во всем мире уже 80 лет. Компания была основана в 1935 году. Её основателю Вильгельму Франку пришла идея создать поворотно-откидной механизм.

На российский рынок компания Roto пришла в 1995 году. А в 2008 году в Ногинске Московской области был открыт завод по производству фурнитуры.

За свою историю, продукция этой марки завоевала любовь и уважение. И сегодня занимает лидирующую позицию на рынке оконных механизмов.

Плюсы и особенности фурнитуры Roto

Выбирая окна, особое внимание стоит уделить фурнитуре. От нее, во многом зависит сколько прослужат ваши окна. Она определяет плотность и герметичность прилегания створки. И определяет ее допустимый вес.

Roto выделяется следующими преимуществами:

Долговечность. Все составляющие механизма покрыты тонким слоем никеля. Поэтому он менее подвержен деформации и ржавлению.

Технологичность. Рото оснащается противовзломным запором, а также предотвращающим захлопывание, блокировкой откидывания и т.д.

Легкость использования. Окошки, оснащенные ротовской механикой, легко открываются и закрываются. С ними справятся даже дети.

Конструкция обладает возможностью регулировки по высоте, прижиму и ширине откидывания створки. А возможность доукомплектации позволяет модернизировать механизм не меняя окна.

Виды фурнитуры Рото

Компания выпускает десять видов оконной и дверной фурнитуры.

NT — новейшая поворотно-откидная модель. NT — означает new technology. На сегодня самая продаваемая конструкция.

NT designo — разновидность NT модели, отличается скрытыми петлями.

AluVersion — предназначена для алюминиевых конструкций.

GT — система для поворотных створок.

Patio Life — для больших витражных дверей.

Patio 6080 — параллельно-складная система для дверей.

Patio S/Z — параллельно-складная разновидность для окон.

Fentro — разновидность для ставней.

In -Line Sliding — разновидность для купе систем.

Outward Opening — позволяет открывать окна наружу.

Компания «Народные окна» устанавливает фурнитуру Roto NT и Roto NT designo.

Технические характеристики Рото NT

Ценовая категория

Roto — это отличное немецкое качество и приятный дизайн. А также Roto — это компания с мировым именем. Поэтому цена на продукцию достаточно высокая . Также цена зависит от комплектации, размера створки и механизма открывания.

Уход за фурнитурой

Рото очень надежная. Но даже она нуждается в уходе. Хотя бы раз в год все подвижные детали нужно смазывать. Мыть и очищать конструкцию нужно мягкими чистящими средствами. А регулировки прижимов лучше доверить специалистам.

Фурнитура ROTO NT

Последняя разработка немецких конструкторов, которая позволила существенно улучшить потребительские свойства окон и дверей ПВХ — фурнитура Roto NT.

Отличительной особенностью фурнитуры Roto нового поколения (NT) являются, прежде всего, ее эргономика, практичность и противовзломные характеристики.

Фурнитура серии NT отличается от своих предшественников (Roto Centro) также новым дизайном. Вы сможете отличить ее от фурнитуры предыдущего поколения Roto Centro по серебристому цвету покрытия RotoSil (Roto CENTRO имело медный цвет покрытия).

Стандартный комплект фурнитуры ROTO NT включает в себя набор дополнительных опций:

  • ножницы с двумя диапазонами открывания (для поворотно-откидных створок пластикового окна);
  • дополнительный средний запор;
  • 2 типа щелевого проветривания;
  • регулируемый блокировщик откидывания;
  • противовзломный элемент в угловом переключателе в нижней части створки.

Преимущества использования фурнитуры Roto NT

Немецкая фурнитура Рото проста и удобна в обращении. Большой ассортимент дополнительных опций позволяет подобрать комплект фурнитуры уникальной конфигурации, подходящий именно вам. Кроме того, испытания свидетельствуют: пластиковые окна, оснащенные фурнитурой РОТО системы НТ, прослужат дольше (см. гарантийные обязательства). Соблюдая простые советы по эксплуатации, вы сохраните работоспособность окон на долгие годы и продлите их срок службы.

Гарантийные обязательства

Современные европейские нормы безопасности (DIN V ENV 1627-1630) предъявляют новые требования к фурнитуре. Согласно стандартам ЕС, вся продукцию компания Roto отвечает требованиям в безотказности работы на 60 000 циклов открывания створки, что позволит быть уверенным в качестве и надежности Вашего окна не менее чем в течение 15 лет!

Параллельно-сдвижная фурнитура ROTO PATIO

Roto Patio — новинка в области параллельно-сдвижного остекления, а также комбинированного внешнего и внутреннего остекления. Комбинированное открывание подразумевает наличие с параллельно-сдвижной створкой, створки поворотного или/и поворотно-откидного открывания (или глухие, неоткрывающиеся створки) в едином элементе рамы: оконном или дверном блоке.

Система Roto Patio S NT

Система Patio S от немецкой компании Roto Frank — это полнофункциональная фурнитура, которая подходит для пластиковых окон и дверей ПВХ, устанавливаемых вертикально.

В комплект фурнитуры входят запирающие элементы, направляющие и ролики, расположенные по нижней стороне створки. Различные типы ручек для удобного управления дверным полонтном, в том числе скрытая ручка Roto

Расширенная комплектация включает также механизмы для откидного открывания.

Функционал параллельно-сдвижной фурнитуры Roto Patio S включает следующие опции по управлению окном (дверью) ПВХ (подробно см. инструкцию):

  • закрыто;
  • проветривание;
  • сдвинуто в сторону.

Регулировка оконной фурнитуры ROTO NT

— Как узнать что у вас установлена фурнитура Roto?

Читать еще:  Osb 4 плита характеристики

Определить какая фурнитура установлена на окне или двери очень просто. Найдите металлический элемент обвязки на створке или его ответную часть на раме. Маркировка на элементе (запоре и ответной металлической планке) подскажет кто производитель вашей фурнитуры.

Ниже даны советы как отрегулировать прижим створки пластикового окна, если в нем установлена фурнитура Roto.

Если у Вас возникли сложности, вы можете заказать платную регулировку специалистом нашей компании.

Для проведения регулировки требуется только шестигранник (4 мм), приобрести который можно практически в любом магазине строительных материалов. Регулирование окна, так же как и двери ПВХ, осуществляется подкручиванием эксцентриков в специальных регулировочных отверстиях в петлях, запорных цапфах и ответных планках элементов.

Следуя инструкции, можно отрегулировать пластиковые окна самостоятельно, однако, не имея элементарных навыков обращения с инструментом, мы советуем обращаться за помощью по ремонту пластикового окна к специалистам. Следует иметь в виду, что в ряде случаев (для окон со створками большой ширины) помощь специалиста просто необходима.

Совет, если вы еще только выбираете окна: во избежание проблем с закрыванием створок окна, мы настоятельно рекомендуем заказывать конструкции, створки в которых имеют наименьший вес и ширину не более 1 м.

Инструкция по самостоятельной регулировке прижима окна «зима-лето»

Перевод прижима из летнего в зимний и наоборот — это единственный вид действий по регулировке, который мы рекомендуем производить самостоятельно, поскольку он предельно прост и понятен. Произвести его можно самому, имея лишь шестигранник.

Для начала вам необходимо определить те места, где требуется усилить/ослабить притвор. Найдите ближайший запирающий элемент (запорную цапфу).

Обратите внимание на имеющийся на цапфе маркер — точка или засечка. Это индикатор плотности прижима. Для обеспечения более плотного притвора «на зиму», нужно повернуть шестигранником цапфу в такое положение, чтобы маркер указывал в строну помещения (от рамы), для ослабления и перевода в летний режим — поверните цапфу в положение «маркером в сторону улицы» (к раме).

Поздравляем Вас с приобретением окон, оснащенных качественной современной фурнитурой РОТО, обеспечивающей удобство и комфорт в обращении с окном. Для правильного и надлежащего функционирования окна следует помнить некоторые правила по обращению с фурнитурой и соблюдать инструкции по применению.

Поворотно-откидная фурнитура РОТО (Roto) — это строительные конструкционные приборы для окон и дверей с одной управляющей ручкой.

Эта фурнитура позволяет приводить створку окна поворотом ручки в распашное (поворотное) положение или, благодаря конструкции детали «ножницы», в ограниченно-откинутое (поворотно-откидное) положение. Поворотно-откидная фурнитура запирает створки окон и дверей, а также приводит их в различные положения проветривания. При запирании должна преодолеваться противодействующая сила уплотнения. Любое другое использование фурнитуры не соответствует ее предназначению.

Работа поворотно-откидной фурнитуры обеспечивается только в том случае, если ее детали не подвергаются повышенному загрязнению. Противовзломные окна и двери, окна и двери для влажных помещений, а также установленные в местах с агрессивной и способствующей возникновению коррозии атмосферой, должны оснащаться специальной фурнитурой.

Техническое обслуживание фурнитуры ROTO NT

Ежегодная смазка* всех трущихся деталей фурнитуры на раме и створке обеспечивает легкость хода и защищает фурнитуру от преждевременного износа.

Противовзломные запорные цапфы из стали также требуют постоянной смазки для снижения износа.

Кроме этого, необходимо проверять надежность крепления отдельных шурупов. Если обнаружится, что ослабло крепление шурупа или сточилась головка, то шуруп необходимо завернуть или заменить.

* — не использовать смазки содержащие кислотные и смолистые вещества.

Неправильное использование имеет место в следующих случаях:

  • если в области открывания створки находятся препятствия и тем самым мешают надлежащему использованию окна;
  • если створка окна или двери вопреки назначению или бесконтрольно (например, под действием порыва ветра) так ударяется о края оконного проема, что фурнитура, материал рамы, а также прочие детали окна или двери могут быть повреждены или полностью приведены в негодность;
  • если на створку окна или двери воздействует дополнительная нагрузка;
  • если при закрывании окна или двери в зазоре между рамой и створкой окажется рука (опасность получения травмы).

Утепление фасадного остекления

Замена холодного фасадного остекления

ПОЛИТИКА КОНФИДЕНЦиАЛЬНОСТИ

Любая информация, переданная Сторонами друг другу при пользовании ресурсами Сайта, является конфиденциальной информацией.

Пользователь дает разрешение Администрации Сайта на сбор, обработку и хранение своих личных персональных данных, а также на рассылку текстовой и графической информации рекламного характера.

Стороны обязуются соблюдать данное соглашение, регламентирующее правоотношения связанные с установлением, изменением и прекращением режима конфиденциальности в отношении личной информации Сторон и не разглашать конфиденциальную информацию третьим лицам.

Администрация Сайта собирает два вида информации о Пользователе:

— персональную информацию, которую Пользователь сознательно раскрыл Администрации Сайта в целях пользования ресурсами Сайта;

— техническую информацию, автоматически собираемую программным обеспечением Сайта во время его посещения.

Во время посещения Пользователем Сайта службе поддержки автоматически становится доступной информация из стандартных журналов регистрации сервера (server logs). Сюда входит IP-адрес компьютера Пользователя (или прокси-сервера, если он используется для выхода в интернет), имя интернет-провайдера, имя домена, тип браузера и операционной системы, информация о сайте, с которого Пользователь совершил переход на Сайт, страницах Сайта, которые посещает Пользователь, дате и времени этих посещений, файлах, которые Пользователь загружает. Эта информация анализируется программно в агрегированном (обезличенном) виде для анализа посещаемости Сайта, и используется при разработке предложений по его улучшению и развитию. Связь между IP-адресом и персональной информацией Пользователя никогда не раскрывается третьим лицам, за исключением тех случаев, когда это требуется законодательство страны, резидентом которой является Пользователь.

Читать еще:  Профиль шуко технические характеристики

Администрация Сайта очень серьезно относится к защите персональных данных Пользователя и никогда не предоставляет персональную информацию Пользователя кому бы то ни было, кроме случаев, когда этого прямо требует уполномоченный государственный орган (например, по письменному запросу суда). Вся персональная информация Пользователя используются для связи с ним, для исполнения сделки, заключенной между Пользователями Сайта с помощью ресурсов Сайта, для анализа посещаемости Сайта, для разработки предложений по его улучшению и развитию и может быть раскрыта иным третьим лицам только с его разрешения.

Администрация Сайта осуществляет защиту персональной информации Пользователя, применяя общепринятые методы безопасности для обеспечения защиты информации от потери, искажения и несанкционированного распространения. Безопасность реализуется программными средствами сетевой защиты, процедурами проверки доступа, применением криптографических средств защиты информации, соблюдением политики конфиденциальности.

На Сайте реализована технология идентификации пользователей, основанная на использовании файлов cookies. Cookies — это небольшие по размеру файлы, сохраняемые на компьютере Пользователя посредством веб-браузера. На компьютере, используемом Пользователем для доступа на Сайт, могут быть записаны файлы cookies, которые в дальнейшем будут использованы для автоматической авторизации, а также для сбора статистических данных, в частности о посещаемости Сайта. Администрация Сайта не сохраняет персональные данные или пароли в файлах cookies. Пользователь вправе запретить сохранение файлов cookies на компьютере, используемом для доступа к Сайту, соответствующим образом настроив свой браузер. При этом следует иметь в виду, что все сервисы, использующие данную технологию, могут оказаться недоступными.

Фурнитура Roto NT

Поворотно-откидная фурнитура Roto NT

В 1999 году, на смену фурнитуре Roto Centro 101, была выпущена оконная фурнитура Roto NT, которая получила аббревиатуру NT (new technology). К настоящему времени по всему миру было продано более 100 миллионов комплектов. На основе фурнитуры Roto NT создана программа «Функциональные окна Roto», которая ориентируется на потребности клиента в зависимости от его индивидуальных предпочтений и специфики помещения — это окна с функцией детской безопасности, окна класса «Дизайн», «Комфорт», «Взломоустойчивое окно» и т. д.

Благодаря модульной системе и новой конструкции соединительных узлов, Roto NT позволяет реализовывать любой вид монтажа: от ручного до полностью автоматического. Модульная система упрощает производственную логистику и позволяет сэкономить время и уменьшить производственные издержки. При этом сокращение затрат на изготовление оконной продукции никак не отражается на высоком качестве производимых окон. Фурнитура Roto NT представляет собой комбинацию простого монтажа и многофункционального использования. Система Clip&Fit значительно сокращает количество деталей, используемых для производства окна. Принцип «строительного конструктора» обеспечивает быстрый и точный монтаж. Помимо этого, в системе фурнитуры Roto NT существует большой выбор дополнительных опций. Например, различные виды проветривателя, ограничитель открывания, стопорные ножницы – все эти элементы легко интегрируются в модульную систему. Не меняя фурнитуру, а лишь добавляя дополнительные элементы, в том числе и электронные системы E-Tec, можно получить комфортное и технологичное окно, отвечающее самым высоким требованиям современного дома.

Три варианта запорных цапф Roto NT можно использовать для изготовления различных видов окон, в том числе и для взломоустойчивых. При замене обычных ответных планок на противовзломные, стандартный комплект Roto NT уже может оказать достойное сопротивление непрошеным гостям. Поэтому Roto NT соответствует требованиям стандарта RAL-RG 607/13. Все ответные планки Roto NT имеют одинаковые оси крепления шурупов. Все варианты запорных цапф могут комбинироваться с любыми ответными планками. Также эта фурнитура отличается стильным дизайном. Благодаря серебристому покрытию RotoSil Nano, поверхность фурнитуры оптимально защищена за счет дополнительного слоя с повышенной антикоррозионной устойчивостью. Кроме того, это покрытие предоставляет широкий выбор доступных стилистических решений.

Основные технические характеристики Roto NT:

• широкие возможности регулировки;

• интегрирована направляющая для шурупа;

• детали фурнитуры надёжно фиксируются и крепятся шурупами, что обеспечивает точное их позиционирование;

• совершенно новая многозапорная система: наличие трех типов запорных цапф — Е (регулируется по прижиму); Р (регулируется по прижиму с противовзломной грибовидной головкой); V (с противовзломной грибовидной головкой регулируется по высоте и прижиму)

• ход цапфы 36 мм гарантирует оптимальную глубину захода в ответную планку;

Читать еще:  Лист ОСБ характеристики

• отличительные особенности запорной противовзломной V цапфы: имеются три функции — регулировка по высоте и прижиму, а также дополнительно включена противовзломная функция. Допуски регулировки по высоте: +1,2мм/-0,8мм; по прижиму +/-0,8 мм.

• специальный инструмент гарантирует простую регулировку;

• одинаковая длина и ось крепления стандартных и противовзломных ответных планок;

• взаимозаменяемость ответных планок без замены основного запора;

• все запорные цапфы Е, Р ,V комбинируются с любыми ответными планками;

• противовзломные ответные планки двух типов: из стандартного литья и стали;

• верхняя и нижняя петли не выступают за наплав створки, рассчитаны на вес створки 100/130 кг;

• наличие возможности варьировать откидывание створки на одних и тех же ножницах от 80 до 140 мм (так называемые зимний и летний варианты проветривания). Снятие створки производится через штифт или через ножницы; надежное положение створки в режиме откидывания сохраняется благодаря интегрированной страховке против захлопывания; соединение ножниц устойчиво к износу.

• зависимая от фальца корректировка высоты и прижима, производимая одним инструментом;

• одинаковый рисунок сверлений и крепления верхней и нижней петель;

• наличие механизма торможения при повороте створки;

• интегрированная страховка против захлопывания в режиме откидывания;

• рамная (регулируемая по высоте) и створочная части блокировщика включены в стандарт и выполняют две функции: а) защита от неправильного открывания/откидывания створки окна; б) функция подпятника, который предотвращает провисание створки в закрытом положении и обеспечивает ее легкое позиционирование при закрывании.

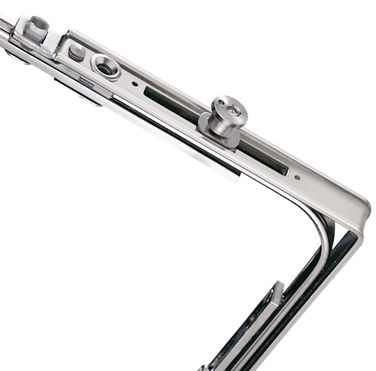

Угловой переключатель Roto NT

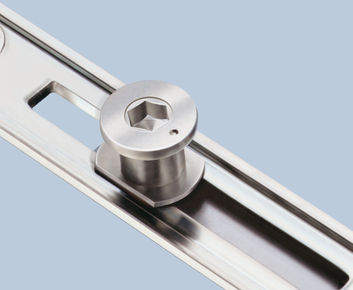

Взломоустойчивая запорная P-цапфа

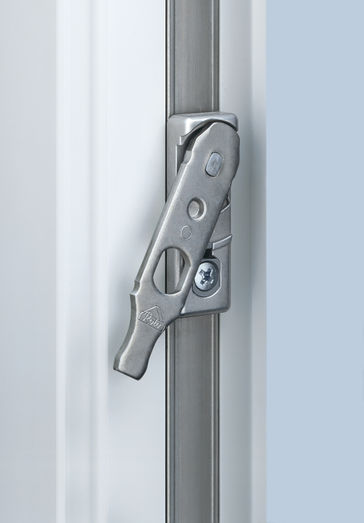

Блокировщик откидывания

Фурнитура Roto и её виды

Люди, которые осуществляют покупку и последующую установку качественного профиля окон ПВХ, прекрасно знают, что потребуется уделить время выбору надежных деталей и механизмов. Это позволит в будущем избежать необходимость замены ручек, петель, а также прочей фурнитуры. Во многих случаях оптимальным вариантом является фурнитура Roto Ок или Рото НТ. Прежде всего, потому что данный производитель давно зарекомендовал себя на рынке.

Хорошие отзывы о фурнитуре Рото Ок можно услышать от производителей, а также установщиков пластиковых и деревянных окон.

Нередко случается так, что компании-установщики рекомендуют приобретать именно данный тип продукции своим потребителям. Чем же она так привлекательна?

Фурнитура Roto H, а также другие разновидности продукции компании обладают приятным внешним видом и солидным дизайном. Они идеально впишутся в любой дизайн интерьера, также отлично подойдут для вашего оконного профиля. Однако, внешний облик — это ещё не всё. Изделие обладает хорошей защитой от взлома. Техническая часть продумана до мельчайших подробностей. Всё это покупатель получает за весьма невысокую стоимость.

Фурнитура для окон Roto: чем она примечательна?

Достаточно одного взгляда на фото Roto, чтобы понять, что данный тип продукции прошел действительно большую историю. Это одна из первых фурнитур, которая позволила фиксировать створку окна в разных положениях. Производителем продукции выступает знаменитый немецкий концерн, который включает в себя 12 заводов. Производственные мощности находятся в разных городах Европы. Кроме того, на сегодняшний день представительство фирмы расположено в 38 странах мира. Не стоит думать о том, что компания-производитель выпускает большое количество изделий, в том числе — фурнитуру для пластиковых окон. Ассортимент продукции действительно широк, и он не ограничивается элементами для оконных профилей. Например, особой популярностью пользуются такие изделия, как многозапорные системы замков. На сегодняшний день они выступают в качестве одних из самых эффективных запорных механизмов и активно эксплуатируются при возведении торговых центров, павильонов, жилых домов.

Виды фурнитуры Roto: насколько широк современный ассортимент компании?

На сегодняшний день компания-производитель выпускает восемь основных видов фурнитуры Рото. К основным категориям относятся:

  • Roto NL — комплектующие запчасти, которые позволяют выполнять поворотную и откидную функцию в окнах и дверях изделий ПВХ профилей;
  • Fentro — необходимы для того, чтобы обеспечить качественными механизмами ставни;
  • Roto Patio Alversa KS — представляют собой различные типы запорных механизмов для комплектации балкона;
  • Compact S — фурнитура, которой комплектуются деревянные изделия: двери и окна;
  • фурнитура Рото Alu Vision — необходима для того, чтобы дополнить алюминиевые оконные системы;
  • E-tec — различные запорные системы, автоматические элементы управления для вашего дома;
  • Door Plus — замки, петли, ручки;
  • Roto Line — большой ассортимент ручек для оконных систем различных типов.

Наиболее часто используемый вид фурнитуры Roto NT — это первый вариант в списке. Основными отличительными техническими характеристиками, которыми обладает данная категория являются высокая проработанность системы безопасности, надежность и точность. Любой механизм сработает от одного движения.

Обратите внимание на тот факт, что квалифицированные специалисты сферы советуют отдать предпочтение данной фирме, в том случае, если вы живете на первом или втором этаже. Так вы существенно увеличите уровень безопасности вашего жилища.
