Устройство стропильной системы вальмовой крыши

Вальмовая крыша своими руками – устройство стропильной системы

Вальмовая крыша – это разновидность четырехскатной крыши, у которой два ската имеют трапецеидальную форму, а два других (торцовые) – треугольную (имеющие одноименное называние «вальмы»). Если торцовые скаты занимают всю площадь от конька до карниза – это вальмовая крыша, если не достают до карниза – полувальмовая.

Крыша дома выполняет двоякую функцию – с одной стороны, на неё возложена защита здания от внешнего воздействия, а с другой – она призвана украсить строение и придать ему индивидуальность.

Исторически сложилось, что в России отдавали предпочтение более простым одно-, двускатным крышам, европейцы же предпочитают четырехскатную или вальмовую крышу, которая обладает достоинствами и недостатками при определенных условиях.

Вальмовая крыша – преимущества и недостатки

Плюсы:

минимальное сопротивление ветровой нагрузке относительно двухскатной кровли. Поскольку все скаты наклонные, ветер не создает разрушительного давления на фронтоны;

• большая жесткость конструкции. Достигается за счет угловых ребер, соединяющихся возле опорной балки конька;

• возможность обустройства более выступающих свесов, что обеспечивает дополнительную защиту стен дома;

• эстетическая привлекательность.

Минусы:

• сложность расчета и монтажа;
• более высокая стоимость реализации проекта;
• уменьшение площади чердачного помещения (в частности в месте установки диагональных опор);
• невозможность устройства мансарды;
• естественное освещение возможно только посредством установки окон в кровельном пироге.

Поскольку недостатки не критические – четырехскатная крыша вальмового типа активно практикуется в современном строительстве частных домов.

Разновидности (типы и виды) вальмовой крыши

Изучая устройство стропильной системы вальмовой крыши, следует учесть, что в пределах этого вида, есть несколько разновидностей конструкций. В свою очередь, это вносит коррективы в общий процесс возведения каркаса стропильной системы.

Классическая вальмовая крыша

Отличается опиранием диагональных ребер на опорную балку конька и расположение свесов на одинаковой высоте. Отдельные элементы вальмовой крыши соответствуют треугольнику (фронтоны) и трапеции (скаты).

Схема устройства стропильной системы и внешний вид вальмовой крыши (обычной, стандартной)

Шатровая вальмовая крыша

Отличается отсутствием опорной балки конька. Это приводит к тому, что все диагональные ребра сходятся в единой точке, а к ним уже примыкают рядовые короткие стропила. Такой крыше отдают предпочтение при наличии квадратной коробки дома. Но формирование надежного конькового узла достаточно сложное.

Схема устройства стропильной системы и внешний вид шатровой вальмовой крыши

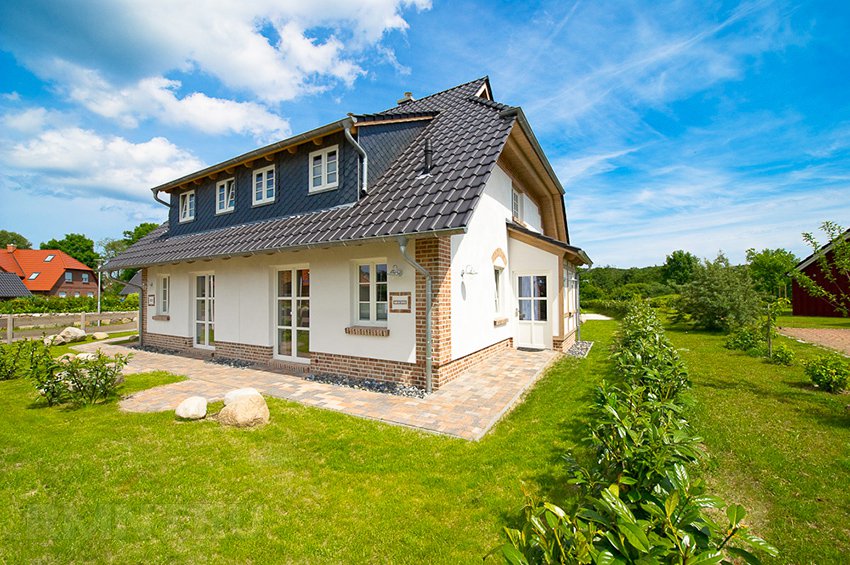

Полувальмовая крыша

Отличается наличием вертикальных фронтонов, в которых можно установить окна. На картинке видно различие двух разновидностей полувальмовых крыш (голландской и датской).

Схема устройства стропильной системы и внешний вид голландской вальмовой крыши Схема устройства стропильной системы и внешний вид датской вальмовой крыши

Ломаная вальмовая крыша или мансардная четырехскатная

Наиболее сложная в плане строительства конструкция стропильной системы вальмовой крыши, так как в этом случае, все скаты кровли имеют разную площадь и расходятся под разными углами. Ломаная (мансардная) крыша позволяют более рационально организовать внутреннее подкровельное пространство и помимо дополнительной жилой площади придать дому эффектный внешний вид.

Схема устройства стропильной системы и внешний вид ломаной вальмовой крыши (мансардного типа)

Конструкция вальмовой крыши

Вне зависимости от разновидности кровли, все виды имеют одинаковые элементы стропильной системы вальмовой крыши:

Схема расположения конькового бруса в стропильной системе вальмовой крыши коньковая опорная балка или коньковый брус – используется для классической вальмовой крыши, выполняет функцию несущего элемента, к которому крепятся диагональные стропила;

Схема расположения диагонального (бокового) стропила вальмовой крыши диагональное стропило (боковое, ребро, накосное или угловое стропило) – более длинная стропильная нога, которая присоединяется к торцу конькового бруса под острым углом, формируя одну из сторон треугольника;

Схема расположения центрального стропила вальмовой крыши центральное стропило – доски, одинаковой длины, которые примыкают к коньковой балке и формируют края трапециевидного ската крыши. Между ними располагаются промежуточные стропила;

Схема расположения промежуточного стропила вальмовой крыши промежуточное или рядовое стропило – формирует плоскость трапециевидного ската, расстояние между ними определяет прогон стропильной системы;

Схема расположения нарожника вальмовой крыши нарожник или короткое стропило – конструктивный элемент, который крепится на диагональное стропило, формируют треугольный свес и угловые части трапеций.

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

• ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

• количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

• вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

• необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

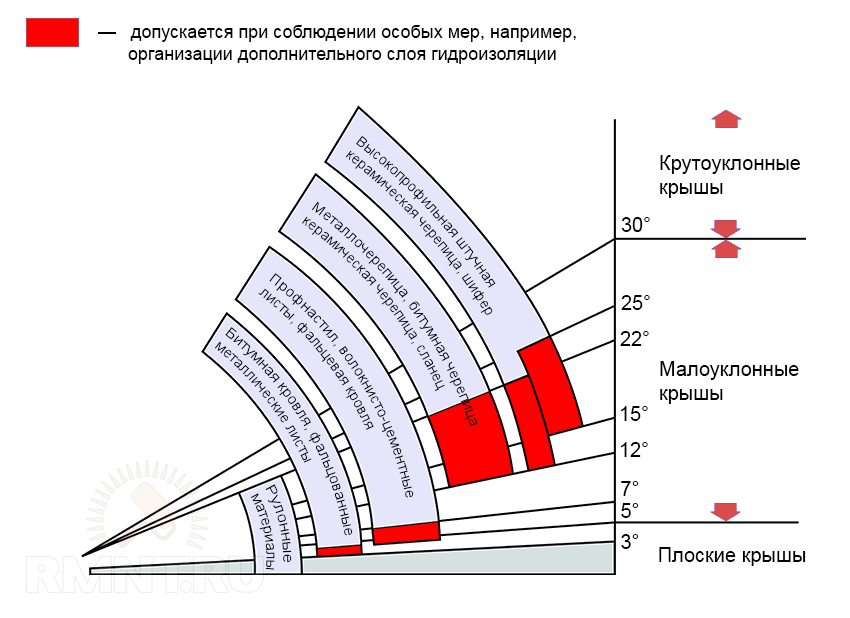

Таблица — угол наклона крыши в зависимости от кровельного материала Таблица — угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Стропильная система вальмовой крыши: характеристики, расчет и монтаж

В настоящее время вальмовые крыши являются безумно популярными и встречаются на многих улицах. Востребованность подобных конструкций объясняется не только их эстетикой, но и неплохими качественными характеристиками.

Особенности и устройство

Вальмовые типы крыш отличаются от простых двускатных вариантов тем, что не оснащаются вертикальными перегородками фронтонов. Вместо них, в конструкции присутствуют треугольные скаты, находящиеся в торцах. Подобные элементы зрительно делают крышу более компактной и аккуратной. Однако экономической выгоды от этого эффекта практически нет. Раскраивая листовые материалы для вальмового ската, расходы только приумножатся. Так, монтаж профилированного листа или металлической черепицы заставит домовладельцев ощутимо раскошелиться на приобретение материалов с большим запасом.

Для подобных конструкций лучше покупать штучные покрытия – так будет выгоднее.

Такие разновидности крыш разделяются по незамысловатым геометрическим формам. В самом нехитром решении без сопряжения ендов у такой конструкции будет две пары симметрично расположенных скатов в виде треугольников и трапеции. Подобная основа позволит сформировать качественную крышу с четырьмя скатами. В крыше с четырьмя скатами два ската проходят по длинной стороне постройки. Они являются трапециевидными.

Верхняя сторона выступает в качестве конька, а боковые составляющие расходятся от него по углам дома. С двух сторон на фронтонах скаты в подобном сооружении отличаются правильным строением по типу равнобедренного треугольника, упирающегося верхушкой в конек.

В анфас эта конструкция очень похожа на простую треугольную крышу с двумя скатами. В профиль же такое возведение приобретает трапециевидную конструкцию. При этом вариация самой трапеции главным образом зависит от задумки дизайнера или хозяев. Она определяется исходя из соотношения длины свеса карниза к параметру длины конькового элемента. Вальмы, пришедшие на замену фронтонов, всегда фиксируются под маленьким углом к горизонту.

Именно в их строении и кроется главная особенность вальмовой крыши и ее основания на стропилах, поскольку традиционным скатным способом соорудить ее не удастся, ведь коньковый прогон до конца не закрывает скат.

Из-за этого вальмовые ноги и треугольные детали не имеют опоры, необходимой верхним элементам. Опорой для данных деталей выступают накосные ноги, что соединяют конек и угловые составляющие конструкции. Главной особенностью подобных сооружений является их жесткость. Эта характеристика достигается благодаря боковым ребрам, которые соединяются друг с другом возле опорной балки конька. Стоит учитывать, что в подобном сооружении допустимо сформировать более выдающиеся свесы. С их применением стены дома будут защищены гораздо лучше и надежнее.

А также подобные конструкции отличает и то, что они не боятся сильных ветровых нагрузок, так как все скаты в таком случае являются наклонными, ветер не оказывает серьезного давления на сооружение.

Если решено соорудить своими руками подобную конструкцию, то следует принять во внимание такие отличительные черты этих видов крыш, как:

• для составления их стропильных конструкций трудно провести требуемые расчеты, как и произвести работы по монтажу;
• подобные проекты стоят дорого;
• чердачное помещение с крышей вальмового типа станет гораздо меньше;
• с такой конструкцией не получится оборудовать мансарду;
• в пироге кровли придется соорудить окна, чтобы впустить естественное освещение.

Виды стропил

Стропильная система вальмовой крыши состоит из нескольких основных деталей.

• Основные стропила. Подобные составляющие размещают с расчетом опоры на мауэрлат и краевой детали конькового бруска. Центральных стропил в таком возведении должно быть 4 штуки (по 2 ската по бокам).
• Центральные стропила. Данные элементы располагают исключительно по оси конька. Они разделяют треугольный вальмовый скат четко пополам. Этих деталей должно быть 2 штуки.
• Угловые и диагональные стропилины, которые еще называют накосными ногами. Данные элементы делают упор на угловой участок мауэрлата и конец конькового прогона. Эти составляющие являются самыми длинными, если ставить их в сравнении с остальными ногами.

В конструкции их должно быть 4 штуки. Так, на всех краешках конька необходимо обязательно зафиксировать по 5 стропил: 2 центральных, 1 центральное вальмовое и 2 диагональных.

• Промежуточные стропила. Эти стропила следует устанавливать на скаты по бокам между основными стропилами. Эти элементы имеют те же габариты и тоже в своей опоре мауэрлат и прогон конька. Число подобных составляющих зависит от подобранного шага монтажа. Если конек является маленьким, то такие детали могут, вообще, не присутствовать.
• Короткие стропила. Их нужно устанавливать на трапециевидных скатах по бокам между основным стропилом и угловым элементом крыши. Укороченные стропила тоже имеют в опоре мауэрлат, а также диагональные ноги. Их число зависит от шага установки. Стоит учитывать, что длина деталей может меняться – становиться меньше, приближаясь к углу конструкции.
• Укороченные стропила вальмового ската, которые иначе называются нарожники. Их размещение, число и габариты схожи с боковыми укороченными элементами.

В целом все стропильные основания подразделяются на несколько видов.

• Висячие. При такой основе стропильные составляющие оснащаются опорными стойками в двух точках: в верхней половине на коньковый прогон и в нижней – на мауэрлат. Подобная основа берет на себя нагрузки на прогибание, а также сжатие и распирание.
• Наслонные. При наслонной конструкции стропилины опираются не на две, а на три точки: сверху – на конек, в середине – на стойку, снизу – на мауэрлат. Стойки ставят на несущие перекрытия, находящиеся внутри. Что касается вертикальных опорных элементов, то они в конструкции призваны уменьшать прогиб ног стропил, а также ликвидируют распирание.
• Комбинированные. Такие системы состоят из наслонных и висячих деталей, чередующихся между собой.

Элементы системы

Кроме самих стропильных элементов, в конструкции крыши вальмового типа присутствуют и другие необходимые детали.

• Мауэрлат. Эта деталь являет собой довольно мощный и крепкий брусок, который прикрепляется по периметру верхнего торца перекрытий постройки. Мауэрлат является базовым основанием для строительства сооружения из стропил.
• Коньковый брус или прогон. Этот элемент обычно располагается исключительно по продольной оси жилища, на высоте от уровня перекрытия, которая находится в зависимости от планируемой крутости скатов.
• Затяжки. Эти элементы являют собой перемычки в горизонтальном положении, расположенные между ногами. Они стягивают между собой стропила, устраняя нагрузку в виде распирания на стеновые перекрытия. Их располагают повыше у конька (ригель) либо внизу как балку перекрытия.

• Подкосы подстропильных ног. Эти детали устанавливают под углом к стропилам, чтобы создать эффект сокращения их сгиба под действием собственного веса.
• Шпренгели. Это вертикальные подпорки, необходимые для диагональных стропилин. Сооружения с вертикально расположенными стойками и горизонтальными схватками называются шпренгельными фермами.
• Стойки-подпорки под прогон. Эти детали можно опереть на правильно и ровно выложенный лежень в центральной части перегородки параллельно коньку либо сделать упор в элементы перекрытия или затяжки.

• Ветровая балка. Эту деталь нужно прибить внутри наискось непосредственно к ногам стропил. Зачастую эти составляющие элементы прикрепляют с двух сторон, особенно когда постройка сооружается в районе с постоянными ветрами.
• Лежень. Этот элемент делают из деревянного бруса толщиной 100 мм и больше. Лежень играет роль мауэрлата на внутренних несущих перекрытиях. Именно на эту деталь в дальнейшем устанавливают стойки.

Расчет материала

Прежде чем приступать к сборке стропильной основы под вальмовую крышу, следует грамотно рассчитать материалы, которые понадобятся для проведения работ. Стоит учитывать, что составление проектной схемы и чертежа крыши с четырьмя скатами считается одним из самых трудных. В этом случае очень важно не ошибиться в своих расчетах. А также нужно помнить, что уклон крыши обычно составляет от 5 до 60 градусов. Опираясь на эти данные, нужно подобрать ту или иную кровлю. Для маленьких уклонов лучше всего подойдут рулонные материалы, а для крутых оснований – черепица.

При подсчетах пригодятся следующие данные:

• общий вес будущей кровли;
• вес гидроизоляционного и утепляющего слоев;
• нагрузки от снега и ветра в месте проживания;

• местный климат;
• тип стропильных элементов, а также присутствие дополнительных деталей для сохранения должной плотности вальмовой крыши;
• все устройства, которые планируется расположить на крыше по ходу проведения работ.

Зная все перечисленные данные, можно быстро и беспроблемно сделать подсчет материалов, которые требуются для постройки вальмовой конструкции. Для этого рекомендуется обращаться к специальным онлайн-калькуляторам, с помощью которых можно узнать все требуемые значения, в том числе и высоту конька конструкции.

Стропильные системы кровли: расчёт и схемы вальмовой крыши

Вальмовые крыши обладают многими достоинствами. Они красивы, надёжны при любых погодных нагрузках, четырёхсторонняя конструкция позволяет эффективно утеплить дом со стороны кровли. Некоторую сложность представляет устройство стропильной системы. С её схемами и расчётами мы разберёмся в этой статье.

Вальмовые крыши, называемые иногда голландскими и датскими, отличает добротность, надёжность и эффектный европейский дизайн. Стропильная основа таких крыш состоит из многих основных и усиливающих элементов, требующих прорисовок или трёхмерных чертежей, точных расчётов и исполнения.

Разновидности вальмовой крыши

К вальмовым крышам, кроме базовой классической конструкции, состоящей из двух трапецеидальных скатов и двух треугольных торцевых вальм, относятся и их разновидности:

1. Полувальмовая двухскатная.
2. Полувальмовая четырёхскатная.
3. Шатровая.
4. Вальмово-фронтонная.

Полувальмовая двухскатная крыша

Полувальмовая четырёхскатная крыша

Шатровая крыша

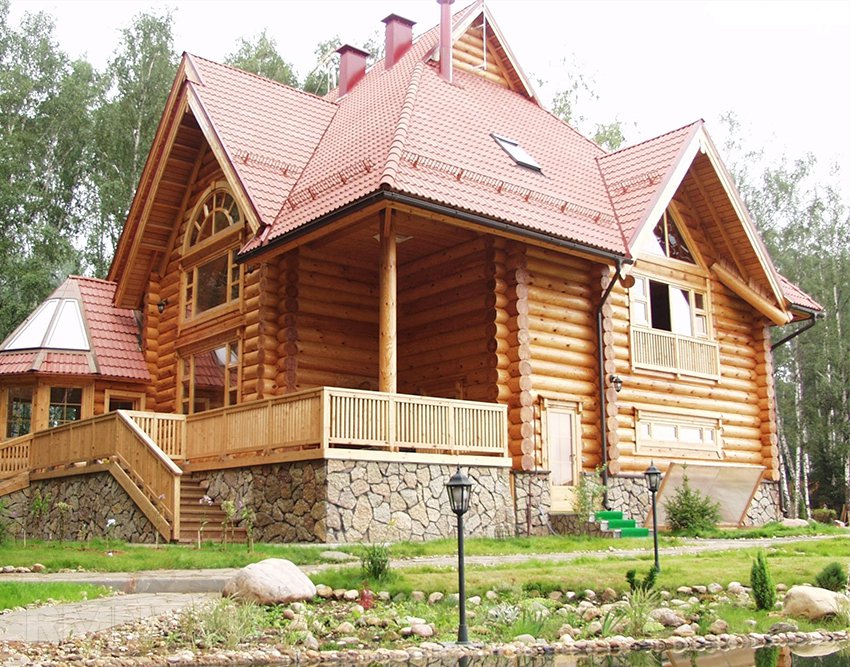

Вальмово-фронтонная крыша

Каждая разновидность имеет свою схему стропильной системы. Далее мы рассматриваем и рассчитываем классическую вальмовую крышу.

Схема и основные элементы

Для выполнения расчёта стропильной системы нужно ознакомиться с её базовой схемой, основными и вспомогательными элементами.

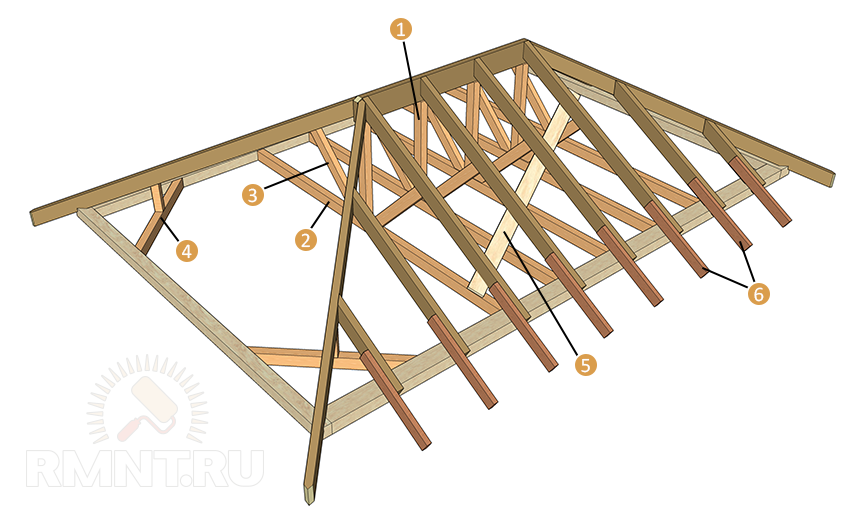

Основные элементы стропильной системы

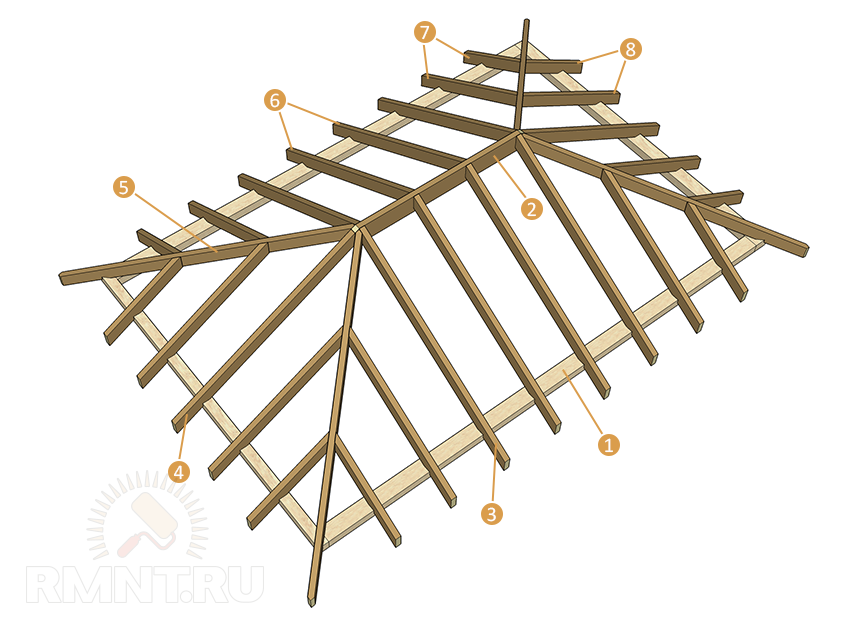

К основным элементам относятся (см. рис. ниже):

1. Мауэрлат. Представляет собой брус, зафиксированный по периметру наружных стен с отступом от внешнего края. Крепится к стене. Мауэрлат рассредотачивает нагрузку от давления стропил, связывает стропильную систему со стенами дома, является основой кровли.
2. Конёк. Верхняя перекладина для скрепления стропил скатов крыши. Высота расположения конька находится в зависимости от угла наклона скатов. Придаёт системе жёсткость и прочность.
3. Центральные стропила скатов. Осуществляют опору концов конька на боковые стороны мауэрлата. Таких элементов в системе 4 шт. — по 2 шт. на каждом скате.
4. Центральные стропила вальм. Осуществляют опору концов конька на торцевые стороны мауэрлата. Таких элементов в системе 2 шт. — по 1 шт. на каждой вальме.
5. Накосные ноги (диагональные, угловые стропила). Соединяют углы мауэрлата с торцами конька. Являются частью несущей конструкции. В стропильной системе их 4 шт.
6. Промежуточные стропила скатов. Устанавливаются параллельно центральным стропилам ската между ними с одинаковым шагом, опираясь на боковую часть мауэрлата и брус конька. Если длина конька незначительна — могут не применяться.
7. Укороченные стропила скатов. Устанавливаются параллельно центральным стропилам скатов и имеют переменную длину — чем ближе к углу, тем короче. Опираются на боковую часть мауэрлата и накосные ноги. Количество элементов зависит от шага монтажа.
8. Укороченные стропила вальм или нарожники. Устанавливаются параллельно центральным стропилам вальм и имеют переменную длину — чем ближе к углу, тем короче. Опираются на торцевую часть мауэрлата и накосные ноги. Количество элементов зависит от шага монтажа.

Схема и основные элементы стропильной системы

Подробнее о креплении стропил к мауэрлату вы можете прочитать в нашей статье.

Элементы усиления вальмовой стропильной системы

Вышеперечисленные элементы являются базовыми, основными. Прочие элементы предназначены для усиления основных и применяются в ответственных постройках, например, для жилых домов:

1. Вертикальные стойки для подпора конькового бруса. Опираются на ригели (см. ниже), уложенные параллельно торцу дома или лежень, расположенный по продольной оси строения (если под ним — капитальная стена).
2. Ригели или затяжки. Связывают попарно стропильные ноги скатов. Служат опорой стойкам и диагональным подкосам (см. ниже). Могут служить балками перекрытия, если они встроены в мауэрлат или установлены непосредственно в продольные стены дома. Если затяжки расположить ближе к коньку, они станут основой потолка чердачного помещения.
3. Диагональные подкосы (раскосы). Применяют для увеличения жёсткости системы, если длина стропил более 4,5 м. Применение подкосов позволяет снизить сечение стропил, которые они усиливают.
4. Шпренгель. Балка, устанавливаемая в углах мауэрлата. Служит для монтажа стойки, подпирающей и усиливающей накосную ногу.
5. Ветровая балка. Служит для сопротивления деформации стропильных ног при порывистых, сильных ветрах. Крепится на стропила скатов изнутри, наискосок, с одной или обеих сторон — зависит от ветровой нагрузки в районе строительства.
6. Кобылка. Элемент меньшего сечения, чем сами стропила. Удлиняет ногу стропил для организации свеса кровли в случае, когда единый элемент не получается из-за ограниченной длины пиломатериала или из соображений экономии.

Элементы усиления

Расчёт стропильной системы

Расчёт системы включает выбор угла наклона скатов и вальм и расчёт длин основных и вспомогательных её элементов.

Выбор угла наклона продольных и торцевых скатов

Выбор угла скатов и вальм колеблется в пределах 25–45° и зависит от желания иметь чердачное помещение, принятого кровельного материала, оценки статических (вес кровли) и динамических (ветровых, снеговых) нагрузок.

В шатровых крышах угол наклона вальм и скатов одинаковый. В вальмовых крышах также зачастую принимают одинаковые углы с точки зрения эстетики, но они могут отличаться, если именно такой является задумка архитектора.

Рекомендации по применению кровельных материалов

Для лучшего понимания алгоритма расчёта рассмотрим в качестве примера вальмовую крышу дома со сторонами 8 и 12 м, и высотой расположения конька — 2,5 м. Угол наклона скатов примем в 35°, а угол наклона вальм — 45°.

Расчёт основных стропильных элементов

Классическая вальмовая крыша представляет собой два ската в форме трапеций, соединённых в коньке, и две вальмы — торцевых ската в форме треугольников.

Для начала нужно вспомнить некоторые формулы из школьной программы алгебры. Это отношение длин сторон прямоугольного треугольника, выраженное через тригонометрическую функцию угла и теорема Пифагора.

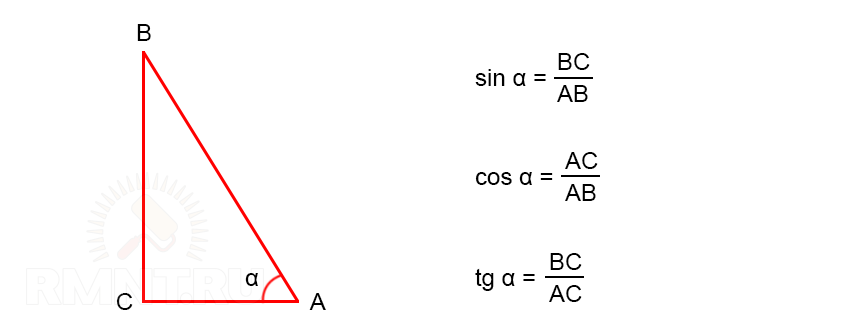

Тригонометрические функции острого угла прямоугольного треугольника

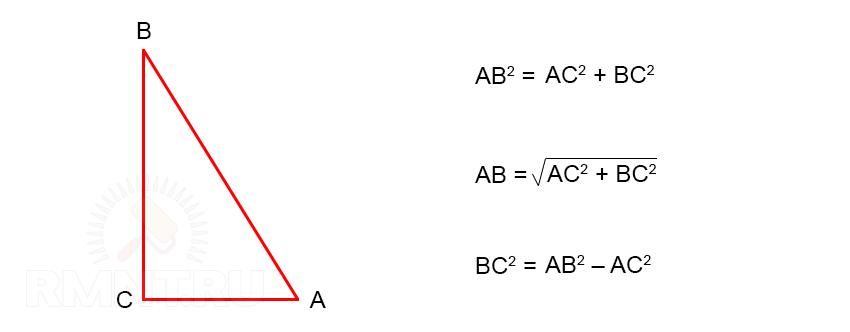

Теорема Пифагора

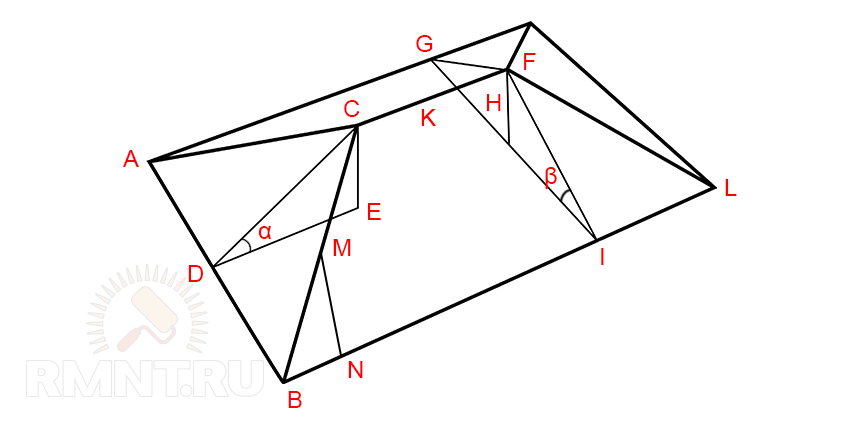

Изобразим каркас стропильной системы в аксонометрическом виде:

Выполним расчёт основных элементов стропильной системы.

1. Рассчитаем длину центрального стропила вальм CD, которое является высотой равнобедренного треугольника (вальмы) и гипотенузой прямоугольного треугольника, высота которого равна высоте конька (CE = 2,5 м). Угол наклона вальмы α = 45°. Sin 45° = 0,71 (по таблице Брадиса).

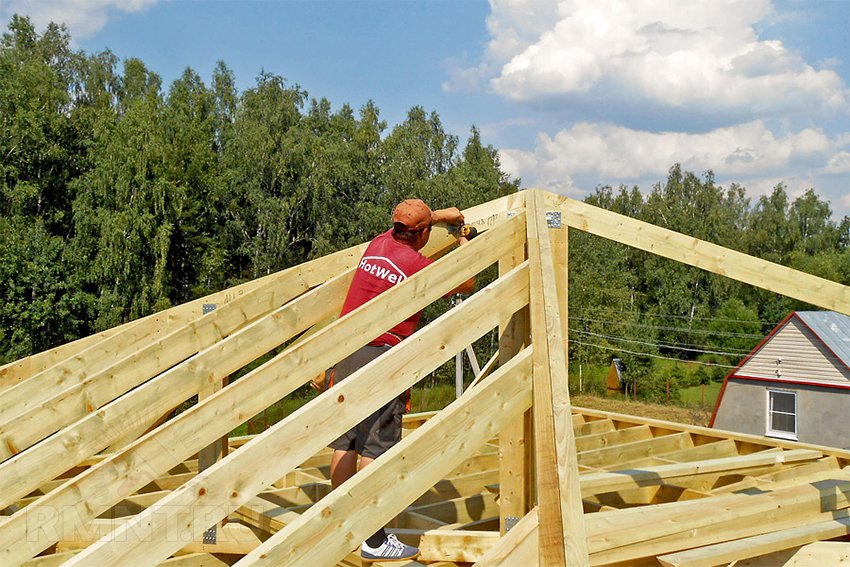

Стропильная система вальмовой крыши: конструкция и монтаж

Вальмовая крыша, пожалуй, самый популярный вид четырехскатной кровли. Она подходит для перекрытия частных домов большой и малой площади, бань, даже беседок. Узнаваемую геометрию ей придает стропильная система вальмовой кровли, совокупность опорных элементов, работающих как каркас.

Сложность данной конструкции заключается в большом количестве составных частей и узлов крепления, требующих особых навыков и опыта. Эта статья ответит на вопросы о том, из чего она состоит, какие материалы используют для строительства, а также как выполняют монтажные работы.

Конструкция вальмовой крыши

Вальмовая крыша относится к четырехскатному типу, то есть образована из четырех скатов, плоскостей, имеющих одну общую сторону. Два ската, заменяющие собой фронтоны, называют вальмовыми или торцевыми, они имеют треугольную форму. А два других, в виде трапеций, обозначают термином фасадные. Линия, в которой сходятся все четыре ската – конек, самая высокая часть крыши. Конструкция вальмового типа состоит из:

1. Вальмовых скатов, которые имеют форму треугольника, располагаются на месте, принадлежащем фронтонам.
2. Фасадных скатов трапециевидной формы.
3. Конька, линии, которую образуют верхнее соединение стропильных пар, вершины вальмовой крыши.
4. Свеса, выступающей за пределы периметра дома части крыши, образованной за счет длины стропильных ног или кобылок. Он защищает поверхность стен от талой и дождевой воды.
5. Стропильной системы вальмовой крыши, каркаса несущего и распределяющего вес кровельной конструкции.
6. Кровельного материала, покрытия, которое настилают на стропильные ноги вальмовой крыши для защиты от атмосферных осадков.
7. Водостока, системы отведения воды, скапливающейся на крыше. Он состоит из желоба, водоприемной воронки и водосточной трубы и переносит влагу с поверхности крови к ливневой канализации.
8. Снегозадержателей, элементов, не дающим снежным массам, накопившимся на крыше, обрушиваться и травмировать проходящих мимо людей.

Виды стропильной системы

Стропильная система вальмовой кровли может быть трех типов, в зависимости от того, как располагаются стропила:

• Висячего. Это означает что стропила имеют опору на две точки: в верхней части на коньковый прогон, а в нижней на мауэрлат. Висячая стропильная система испытывает нагрузки на прогиб, сжатие и распирание. Все эти силы оказывают на нее дестабилизирующее действие, поэтому необходимы дополнительные компенсирующие элементы – затяжки, ригели, бабки. Они усложняют конструирование и монтаж вальмовой крыши, поэтому опытные кровельщики советуют отказаться от висячих стропил, если есть такая возможность.
• Наслонного. При таком типе стропильной системы вальмовой крыши, стропила имеют опору на три точки: вверху на конек, в середине на стойку, а внизу на мауэрлат. Стойки устанавливают на внутренние несущие стены. Дополнительные вертикальные опоры снижают прогиб стропильных ног и ликвидируют распирающие усилие. Поэтому наслонную систему считают надежнее и устойчивее висячей, а кроме того более простой в монтаже.
• Комбинированного. Этот термин означает что стропильная система состоит из чередующихся наслонных и висячих элементов. Это возможно, если в качестве опоры для стойки используют не внутреннюю несущую перегородку, а столб или колонну. Крыша получается открытого типа, то есть все балки и стойки не скрыты обшивкой, а видны.

Важно! При помощи висячей стропильной системы можно перекрыть строение не больше 6 метров шириной. Использование наслонных стропил с одной дополнительной опорой увеличивает это расстояние до 12 м, с двумя – до 18 м.

Используемый материал

Стропильная система крыши вальмового типа состоит из множества составных частей, которые отражает чертеж, они изготавливают из следующих материалов:

Из металла. В таком случае используют уголки и двутавры из оцинкованного металла. Это прочный, коррозионностойкий, долговечный материал, который выдерживает большие нагрузки. У металлических стропил есть ли два существенных минуса – значительный вес и высокая стоимость. Поэтому используют металл в строительстве крыши крайне редко, особенно в частном домостроении.

Правильно обработанное и подготовленной дерево – прекрасный материал для изготовления стропильной системы. Работать с ним гораздо проще, он не требует специального инструмента. А приятная цена позволит снизить затраты. Тем более металлический каркас крыши могут позволить себе лишь те, кто уверен в запасе прочности фундамента.

Элементы системы

В зависимости от площади и особенностей планировки дома, стропильная система вальмовой крыши приобретает различные виды, но основу ее составляют следующие элементы:

1. Мауэрлата, представляющего собой брус сечением 100х100 мм или 150х150 мм. Его задача – равномерное распределение веса кровельной конструкции по периметру несущих стен. К мауэрлату крепят нижние части стропильных ног.
2. Лежня, изготовленного из бруса толщиной 100 мм и более, который выполняет функции мауэрлата на внутренних несущих перегородках. На лежень монтируют стойки.
3. Конькового прогона, деревянный брусок, на который опираются верхние части стропильных ног. Его соединяет собой вертикальные стойки.
4. Диагональных стропил, формирующих ребра вальмовых скатов. Их крепят таким образом, что они продолжают конек и расходятся к углам дома. Всего в вальмовой крыше четыре диагональных стропильных ноги, их крепят к коньковом прогону и мауэрлату. Эти стропильные ноги имеют большую длину и подвергаются большим нагрузкам, поэтому их толщина должна быть в два раза больше рядовых.

Обратите внимание! Некоторые элементы стропильной системы вальмовой крыши имеют значительную длину. А стандартный размер пиломатериалов из дерева ограничен шестью метрами. Чтобы выйти из этой проблемной ситуации, кровельщики изготавливают клееные или наборные стропила, составленный из двух или трех частей.

Монтаж мауэрлата

Монтаж мауэрлата – отправная точка создания стропильной системы для вальмовой кровли. Правильная установка обеспечит надежное основание для стропил. Во время строительства дома из бруса или бревна роль мауэрлата выполняют верхние венцы. В сооружениях из кирпича, газосиликатных блоков его крепят следующим образом:

• На верхнем срезе стен налаживают опалубку и заливают бетонный, усиленный арматурой пояс, в который вмуровывают металлические шпильки.
• Мауэрлатный брус обрабатывают антисептиком глубокого проникновения и изготавливают в нем отверстия под шпильки. При чем расположение отверстий рассчитывают таким образом, чтобы они не совпадали с местами крепления стропильных ног, а находились между ними.
• После застывания бетонного пояса, которое происходит в течении 2-3 дней, на него монтируют гидроизоляцию. Эти функции обычно выполняет сложенный в два соя рубероид.
• Мауэрлат укладывают на гидроизоляцию и притягивают металлическими шпильками.

Обратите внимание, что большое количество отверстий снижают прочность мауэрлата, провоцируют появление трещин, дефектов, снижая его опорные функции. Запомните, в мауэрлате никогда не выполняют выпилы под стропила, нарушать его целостность нельзя!

Этапы сборки

Результат расчета, произведенного вручную или программой, фиксируют, создавая чертеж, котором отражают размеры и взаимное расположение элементов стропильной системы, а затем начинают собирать ее согласно следующему плану:

• Устанавливают мауэрлат и лежень описанным в предыдущем пункте способом. На лежень монтируют стойки, чтобы не сохранить их вертикальное расположение используют временные подкосы, углы проверяют строительным уровнем. На стойки с помощью металлических уголков или гвоздей прикрепляют коньковый прогон.
• Если этого требует проект ставят подкосы из бруса. Верхнюю часть приколачивают гвоздями у середине стропил, а нижнюю к стокам.
• Устанавливают диагональные стропила. Осуществляют двойную врезку под углом 45 градусов, присоединяя их к коньку гвоздями. Нижнюю часть ноги крепят к мауэрлату подвижным соединением по типу ползуна.

Грамотный расчет, подробный чертеж и качественная установка – залог долгой службы и надёжности стропильной системы крыши.

Видео-инструкция
