Крепление полипропиленовых труб к стене расстояние

Крепление полипропиленовых труб различного предназначения к стене

Срок службы инженерных коммуникаций во многом зависит от типа используемых труб. Сегодня особой популярностью пользуются полипропиленовые изделия. Благодаря своим привлекательным физическим и эксплуатационным характеристикам они занимают достойную по объёму нишу в данном сегменте рынка стройматериалов. А крепление полипропиленовых труб к стене ˗ совсем не сложный процесс.

Закрепление полипропиленовых труб подвода воды на стене

Виды материалов для производства труб из полипропилена

Приняв решение использовать для создания трубопровода изделия из полипропилена, необходимо сделать их правильный выбор. В качестве сырья современная промышленность использует следующие виды данного материала.

  1. PPH. Это ˗ гомополимер полипропилена. Его хрупкость при низкой температуре полностью нивелируется прочностью на изгиб. С помощью различных добавок PPH – полипропилену можно придать огнестойкость, прозрачность и антистатичность.
  2. PPC. Получается данный материал в результате реакции сополимеризации этилена и пропилена. По сравнению с PPH˗ полипропиленом он характеризуется повышенной прочностью и эластичностью.
  3. PPB. Блок-сополимер.
  4. PPR. Статсополимер.
  5. PPRC (random copolymer). Сополимер полипропилена. Лёгкий и прочный материал. Не разрушается при замерзании воды. Способен работать в широком температурном диапазоне -10˚С≤ T˚≤ +90˚С. Характеризуется устойчивостью к щелочам и кислотам.
  6. mPP. Металлоценовый полипропилен. Может иметь свойства, схожие с резиной.

В торговой сети можно без труда найти полипропиленовые трубы, изготовленные из всех вышеуказанных материалов. А купив подходящий вариант, можно приступать к прокладке трубопровода.

Рынок предлагает массу разновидностей труб из полипропилена

Способы монтажа и элементы для крепления труб

Для закрепления трубы к стене чаще всего используются пластиковые элементы. Если диаметр труб большой, то применяют и металлический крепеж.

Монтаж с помощью клипс

Основным достоинством такого крепления для полипропиленовых труб является лёгкость процесса установки: фиксация к поверхностям выполняется с помощью саморезов. К другим преимуществам использования клипс эксперты относят:

  • благодаря способности работать в широком диапазоне температур, с их помощью можно фиксировать трубопроводы различного предназначения;
  • исключение рисков искривлений трубопроводов при правильном креплении полипропиленовых труб к стене. Расстояние между крепёжными элементами – вот основной момент, которому следует уделить особое внимание;
  • эстетически привлекательный внешний вид клипс позволяет создавать трубопроводы без сокрытия на завершающем этапе.

Если есть необходимость отсоединить трубу, с клипсой это сделать очень просто и никакие инструменты не понадобятся.

Клипсы крепятся к стене дюбелями и надежно держат трубы

Такие элементы чаще всего используются в качестве крепежа для полипропиленовых труб водопровода и отопления. Их инсталляция может быть реализована на поверхности из древесины, гипсокартона, кирпича и бетона. Для фиксации двух параллельных трубопроводов существуют следующие варианты: использование двух одинарных или одной двойной клипсы. При этом надо исходить из предполагаемого расстояния между линиями.

Начинающие мастера смогут получить представление об оптимальном значении расстояния между трубами из представленной ниже таблицы.

Таблица 1

Одинарные клипсы легко соединять между собой без применения инструментов. Это удобно, если нужно закрепить две или более трубы рядом.

Полезная информация. В качестве дополнительного аксессуара, в комплект поставки клипс могут входить специальные ремешки. Их использование предотвратит непреднамеренное выскакивание зажатой трубы из закреплённой опоры.

Выполнение работ по креплению полипропиленовых труб к стене включает следующие этапы:

  1. Разметка мест сверлений под клипсы.
  2. Сверление отверстий с помощью перфоратора.
  3. Пластиковые дюбели клипс вставляются в отверстия, после чего те прижимаются к стене.
  4. Труба вставляется в клипсу, которая вначале расширяется, а затем сжимается, плотно обхватывая при этом элемент коммуникации.

Монтаж с помощью хомутов

Для крепления труб из полипропилена могут с успехом использоваться также хомуты. Они представляют собой металлическую или пластиковую конструкцию, соединяемую болтами. С помощью хомутов осуществляются следующие виды креплений:

  • жёсткое. Места, в которых хомуты полностью затягивают монтируемые трубы, называются точками жёсткой фиксации. Результат их работы – полное отсутствие смещения трубопровода. Жёсткое крепление канализационных труб принято выполнять в непосредственной близости от раструба и ниже его;
  • плавающее. Для создания креплений данного типа используются те же хомуты, но в этом случае их не затягивают полностью. Такая методика актуальна для трубопроводов горячего водоснабжения и отопления, геометрические размеры которых могут изменяться в зависимости от температурных колебаний. Для этого необходимо выбирать хомут, диаметр которого больше аналогичного параметра трубы.

Выбрать можно хомут с резиновой прокладкой или без таковой. Но для шумо- и виброизоляции все же предпочтительнее покупать с наличием этого элемента.

Для крепления труб канализации чаще используют металлические хомуты

Расстояния между плавающими креплениями на горизонтальном трубопроводе водоснабжения, изготовленном из PPR-полипропилена, в зависимости от наружного диаметра труб указаны в таблице №2.

Таблица 2

Создавая систему наружной канализации, руководствоваться необходимо следующими требованиями:

  • монтировать трубы большого диаметра можно с использованием только металлических хомутов. Эксперты рекомендуют приобретать элементы сопряжения одной марки от одного производителя;
  • расстояние между креплениями труб из полипропилена диаметром до 50 мм не должно превышать 400 мм. Для труб диаметром от 100 мм этот показатель равен 800 мм. Данное требование относится к наборным канализационным системам;
  • особое внимание следует уделить соосности крепления для стояков;
  • удалённость трубы от стены должна быть минимум 5 мм.
Читать еще:  Чем красить стены в квартире вместо обоев

Стоит учесть и такой момент: для жёсткости системы отведения бытовых стоков очень важно, чтобы расстояние между трубой лежака и стеной было минимальным.

Крепить трубу хомутом нужно, соблюдая некоторые правила

Крепление полипропиленовых труб систем горячего и холодного водоснабжения с помощью хомутов предполагает такую последовательность действий:

  1. Нанесение на стену меток фиксации. Определить их вы можете с помощью данных из приведённых выше таблиц.
  2. Сверление перфоратором отверстий под пластиковые дюбели. В местах, где трубы изгибаются, необходимо установить дополнительные хомуты. Их удалённость от угла должна быть порядка 150 миллиметров.
  3. Вставка дюбелей с последующим вкручиванием хомутов до упора. Если используется стальной хомут, ориентирован он должен быть перпендикулярно самой трубе.
  4. Нижний винт, который соединяет полукольца хомута, освобождается, после чего переднее полукольцо отводится вниз.
  5. Укладка трубы в хомуты. Её надёжная фиксация осуществляется путём стягивания полуколец винтами.

Чтобы закрепить трубопровод горячего водоснабжения, следует приобретать хомуты, не препятствующие увеличению в объёме полипропилена под действием высокой температуры. Для системы наружной канализации это требование неактуально.

Независимо от используемого крепежа для полипропиленовых труб, на завершающем этапе следует протестировать работу системы. Для этого заполните трубы водой и поверьте, не наблюдаются ли провисания и протечки. Убедившись в их отсутствии, сдавайте созданную своими руками коммуникацию в эксплуатацию.

Хомуты для крепления полипропиленовых труб: виды крепежей, пошаговая инструкция крепления труб к стене и в штробу

О том, что полипропилен оказался лучшим заменителем металла в производстве изготовления труб, знают многие потребители, но о наличии у него особенности, которую следует учитывать при их монтаже, слышали далеко не все. Не зависимо от сорта этого материала, ему свойственно расширение при нагревании, и чтобы избежать проблем при эксплуатации трубопровода, нужны хомуты для крепления полипропиленовых труб или другие виды фиксаторов.

Свойства полипропилена, которые нужно учитывать при монтаже труб

Линейное расширение – это способность материала удлиняться при повышении температуры и возвращаться в исходное состояние при остывании. Эта особенность способна значительно уменьшить срок эксплуатации трубопровода, если он начнет провисать под собственным весом без специального крепления для полипропиленовых труб, задача которых предотвращать подобные ситуации.

Линейное расширение зависит от нескольких факторов:

  • Насколько велика разница температур при эксплуатации труб. Не малую роль так же играет температура воздуха при их спайке. Так, если проводить монтажные работы, при которых полипропилен разогревают до 260°С при температуре ниже +20°С, то это может в будущем отразиться на качестве всей системы.
  • Так же следует учитывать длину трубопровода и способ его фиксации, которое может быть подвижным и неподвижным.

Опора для полипропиленовых труб – это важная часть магистрали, и именно от ее надежности и правильно рассчитанного расстояния элементов зависит, сколько она прослужит.

Назначение клипс

Эти литые держатели для труб выполнены из нейлона, которому не страшны высокие температуры и свойственна устойчивость к механическим воздействиям. Как правило, их выпускают с учетом внешнего диаметра полипропиленовых труб.

Если предстоит одновременная проводка параллельных труб, то следует приобрести двойные нейлоновые клипсы для полипропиленовых труб. Выбирая подобные изделия, следует заранее рассчитать, сколько их потребуется с учетом диаметра и толщины стенок трубопровода и его назначение. Если к стене монтируется горячий водопровод или обогревательный контур, то количество клипс должно соответствовать расстоянию, необходимому, чтобы трубы не провисали под воздействием нагрева теплоносителя. Шаг крепления полипропиленовых труб при помощи клипсы зависит от их диаметра и степени нагрева:

Придерживаясь указанных параметров, можно ожидать, что трубопровод проработает долгое время без протечек, провисаний и нарушений.

Применение хомутов

Как правило, этот вид креплений используется при установке труб достаточно большого диаметра, например, в канализационных системах. Хомут для полипропиленовых труб крепится к стене двумя способами:

  1. Жесткая фиксация, когда требуется удерживать конструкцию в одном положении. При этом стенки хомута плотно облегают полипропиленовую трубу, что важно при прокладке тяжелых стояков, например.
  2. Плавающее крепление, при котором между стенкой хомута трубой остается небольшой зазор. Такой подход необходим при установке контуров горячего водоснабжения и отопления. Оставшееся расстояние заполняется полипропиленом при его нагреве.

Хомуты могут быть изготовлены либо из металла, либо из полимера, но и те, и другие оснащены дюбелем и шпильками.

Первые выпускаются в двух вариантах:

  • С одиночным креплением имеют форму «с».
  • Двойное крепление «о» – образное.

Принципиальной разницы между этими зажимами нет, так как принцип их фиксации одинаков, поэтому выбирать нужно тот, что удобнее будет монтировать в каждом определенном месте трубопровода.

Пластиковый (полимерный) фиксатор для полипропиленовых труб устойчив к коррозии, обходится дешевле металлического аналога и долговечен, как и трубы из полипропилена. Они бывают:

  • Цельные, потому лишенные возможности регулировки и, выбирая их, следует ориентироваться на точный внешний диаметр труб.
  • Двойные или полукруглые (образуют круг при сцепке двух полукруглых половинок хомута) наиболее востребованы, так как их можно подгонять под размер трубы, что удобно, когда трубопровод состоит из водоводов разного диаметра.
Читать еще:  Как правильно монтировать гипсокартон на стены

Остановив свой выбор на пластиковом хомуте, предпочтение следует отдать виду с двумя крепежными элементами, которые равномерно распределят нагрузку, получаемую от трубы. В противном случае, выбрав хомуты с одним зажимом, при большой длине магистрали есть угроза того, что трубы провиснут.

Крепление труб

Крепеж полипропиленовых труб к стене осуществляется при помощи дюбелей на заранее рассчитанном расстоянии с учетом линейного расширения труб. Если предстоит работать своими руками, то для монтажа контура потребуются инструменты:

  • Специальные ножницы для резки труб.
  • Торцеватель, если они армированные алюминием.
  • Сварочное устройство для полипропилена.
  • Рулетка, фиксаторы и фитинги.

После того, как клипсы или хомуты закреплены на стене с учетом расстояния между ними, в них вставляются трубы, и производится спайка трубопровода.

Если проводится крепление полипропиленовых труб к стене из бетона, то для установки фиксаторов потребуется перфоратор, саморез и дюбель. В том случаи, если стена деревянная, то нужен шуруповерт.

Иногда интерьер помещения требует прокладки труб в стене. Сделать подобную работу самостоятельно несколько сложнее, но при наличии нужных инструментов она выполнима.

  • болгарка;
  • перфоратор;
  • рулетка;
  • трубы и фитинги к ним;
  • паяльник для сварки;
  • раствор для заделки стен и шпатель.

Систему из пластиковых труб нужно собрать при помощи фитингов или муфт и сварочного устройства заранее. Нанести на стене маркером места, где будет проходить штроба. При помощи болгарки или перфоратора по нанесенным меткам сделать углубление. Очистить штробу от мусора, вставить в нее подготовленный трубопровод, произвести последние соединения и закрыть углубление раствором. Проверять качество монтажа можно только после полного высыхания раствора.

Расстояние между опорами

Не зависимо от того, используется подвижная или неподвижная опора для полипропиленовых труб, их следует устанавливать на определенном расстоянии друг от друга, чтобы в будущем не вызвать провисания системы из-за разницы температур. Так при нагреве воздуха в помещении или на улице до +20°С и температуре теплоносителя +60°С, разница составляет +40°С. Если труба имеет продолжительность 5 м, то при подобной разнице ее линейное расширение составит 2.5 см, что может вызвать ее деформацию и провисание без хомутов или других видов опор.

Расстояние между хомутами при монтаже полипропиленовых труб, которое приведено в таблице ниже, показано на примере трубы с маркировкой PN 20.

Как работать с полипропиленовыми трубами: технологии сварки и креплений

Полипропиленовые трубки обладают преимуществами перед металлическими. Их главным достоинством считается то, что на пластике не образуется ржавчина, а, значит, срок эксплуатации такого материала намного выше, чем у металла.

Большинство людей выбирают именно пластиковые трубные элементы при обустройстве домашнего водоснабжения и отопления.

В этой статье говорится о том, как монтировать полипропиленовые трубы и можно ли забетонировать полипропиленовую трубу.

Армированные трубы используют при подведении к дому водопроводов горячего водоснабжения, прокладки пола с подогревом и возведении магистралей для отопления.

При монтаже трубопровода используют такие приспособления:

  • трубки, диаметр которых равен 20–160 мм;
  • отвод полипропиленовый — 45 или 90 градусов. Это приспособление применяют при повороте трубки в сторону;
  • муфты, которые соединяют трубные элементы друг с другом;
  • тройники, с помощью которых делают трубное разветвление в 3 направлениях;
  • крестовины, с помощью которых осуществляют разветвление трубопроводной системы в 4 направлениях;
  • переходники. С помощью такого приспособления соединяют трубные элементы, имеющие разный диаметр;
  • клипсы для крепления пластиковых труб и др.

Детальное описание сварочного процесса

До начала монтажа пластиковых трубных элементов, следует иметь в виду, что представляет собой технология сварки полипропиленовых труб.

Инструменты, которые используют при монтаже, являются следующими:

Чтобы срезы труб были ровными, необходимо располагать их под прямым углом к лезвию режущих инструментов. Для прочных соединений трубы перед сваркой необходимо обезжирить

Как правильно подготовить полипропиленовую трубу

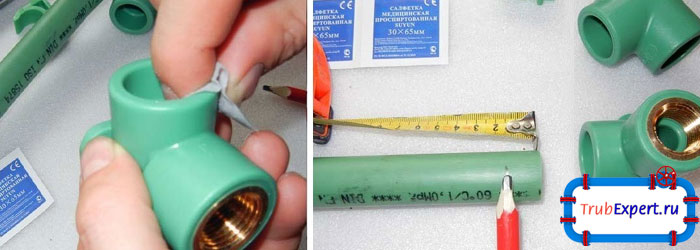

При подготовке пластиковой трубки к монтажу сначала рулеткой делают замеры необходимого отрезка трубки.

Далее, карандашом делают засечку на трубе, по которой разрезают трубный элемент.

Во время резки, трубный элемент находится под углом 90 градусов к ножницам.

Если отрезать небольшой кусок трубки, его располагают следует расположить её таким образом, чтобы справа от инструмента был длинный участок трубного элемента. В этом случае предотвращают деформацию трубки.

Перед началом сварных работ делается зачистка полипропиленовых труб с внутренним армированием. Иначе, при попадании воды на такие трубки будут подвержены коррозии, что через некоторое время приведёт к нарушению трубного соединения, в результате чего из-под трубы капает вода.

При зачисткуе таких трубок использует специальный инструмент для полипропиленовых трубок — шейвер.

Используя подобный зачистной инструмент для полипропиленовых труб нужно помнить о том, что глубина зачистки должна быть на 0,5 см больше раструба применяемого фитинга.

Читать еще:  Как усилить стену из гипсокартона для кухни

Одно из главных условий качественной сварки — обезжиривание мест стыковки трубных элементов. Хорошо удаляют жировой налёт с труб спиртовые салфетки.

При удалении жира с пластиковых трубок запрещено пользоваться бензином и растворителями!

Далее, на трубке делают засечку. В подобной ситуации подбирают размеры фитингов для полипропиленовых труб. В подобной ситуации вычисляют точную глубину сварки.

При прокладке пластиковых труб так же используют технический торцеватель, электрическую дрель или делается ручная зачистка для полипропиленовых труб без использования специальных приспособлений.

Работа с полипропиленовыми трубами заключается в следующем: торцеватель для полипропиленовых труб своими руками насаживается на конец трубки, делается 2 оборота, по завершении чего начинают сварные работы.

Советы по подготовке сварочного инструмента

Перед началом сварных работ сварочное оборудование надо поставить на ровную и устойчивую поверхность. При осуществлении сварных работ используют 2 насадки: гильзу (для трубки) и дорн(для фитинга).

Насадки подбирают исходя из того, какой размер полипропиленовых труб применяется. Перед тем как надеть насадки, их надо очистить от жировых налётов.

Устанавливать насадку на прибор для сварки можно, только если он выключен.

Подобные насадки делают из тефлона. При нагревании такого материала пластик не прилипает к поверхности.

После того как на сварный прибор надеты все насадки, можно включить сварочное оборудование. Когда индикатор на внешней стороне сварного прибора перестанет гореть, начинают сварные работы.

Технология проведения сварочных работ полипропиленовых трубок

Если сварные работы делаются в первый раз, сначала нужно внимательно изучить, что представляет собой технология сварки полипропиленовых труб для отопления. Чтобы не получить ожог рук, во время сварки используют строительные перчатки.

Когда сварный аппарат нагрелся до необходимой температуры, то до начала сварки ждут 5 мин. И после этого начинать варить пластиковые трубки.

Далее, надо взять в одну руку трубку, а в другую — фитинг и одновременно надеть их на горячие насадки. При этом надо следить за тем, чтобы не трубный элемент не расплавился дальше засечки.

Время, за которое нагревают все детали, можно рассчитать по специальной таблице. Подсчёт времени необходимо начинать в тот момент, когда нужные детали установлены на сварном приборе.

По окончании рассчитанного времени детали снимают со сварного аппарата и трубный элемент засовывают в фитинг до уровня засечки. Затем необходимо подождать, пока полностью остынет полученный сплав.

При нагреве и стыковке деталей нельзя смещать их по оси.

Для того чтобы проконтролировать соединение, необходимо заглянуть внутрь трубки. Если внутри трубы появились «наплывы», то сварка получилась некачественной. Такие наплывы закупоривают трубную магистраль. Они появляются из-за несоблюдения температурных режимов плавления или если трубный элемент был вставлен в фитинг дальше поставленной отметки.

Монтажом пластиковых трубок запрещено заниматься в комнатах, температура воздуха в которых ниже 0 градусов по Цельсию!

До начала установки пластиковых трубок в стену, собирают всю трубную магистраль, а затем — установить трубку в штробные углубления.

При возведении подземных и наземных сооружений с помощью использования крепёжных элементов трубопроводы прикрепляют к боковым поверхностям. При возведении отопительной системы и подведении водопроводов применяют специальные крепления — клипсы для полипропиленовых труб.

Подобное крепление для полипропиленовых труб устанавливают на бетонной, кирпичной, деревянной и иных поверхностях.

Крепление трубы к стене такими клипсами, на трубопроводах не образуется никаких искривлений и выпадов. В таком случае при монтаже трубок важно подобрать правильное расстояние между креплениями полипропиленовых труб.

Крепление полипропиленовых труб к стене напрямую связано с условиями эксплуатации.

Можно ли замуровывать трубки из полипропилена в стены

Водопровод и канализационные трубные элементы, которые установлены внизу комнатных стен, портят внешний вид помещения. В таком случае возникает вопрос о том, а возможна ли прокладка полипропиленовых труб в стене.

Перед началом такого трубного монтажа, следует внимательно изучить все возможные последствия применения подобной маскировки.

Пластиковые трубы сделаны из материалов, который хорошо переносят воздействие различных химических веществ и не образуют ржавчины.

Монтаж полипропиленовых трубок делают сварочным методом. В таком случае полученное трубное соединение становится прочным и монолитным. При использовании пластиковых трубных элементов их соединение не надо подтягивать, как это делается при стыковке трубок из металла.

Поэтому монтаж полипропиленовых труб в стене возможен. В подобной ситуации следует соблюдать соответствие типа трубного элемента теплоносителю по давлению и температуре.

Для труб, которые используют при подведении горячего водоснабжения, оставляют место для их расширения.

Процесс маскировки труб в стену

Для того чтобы прокладка полипропиленовых труб своими руками прошла успешно, необходимо выполнить следующие действия:

  • Сначала следует проштробить стену. Ни в коем случае нельзя заниматься горизонтальным штроблением панельной стены.

Такое правило и стен из кирпича, которые выложены в полкирпича, потому что их толщина является маленькой и для осуществления подобных работ;

  • Далее, делают в стенке углубления — штробы. В эти углубления устанавливают канализационные трубные элементы и водопровод.
